11.7. Снятие и установка на место привода спидометра

На автомобили данных моделей устанавливаются два типа механического привода спидометра. На автомобилях до 1987 г. вып. используется обычный тросиковый привод, который состоит из спирально нарезанной шестерни, приводимой в движение непосредственно от дифференциала. Шестерня дистанционно передает вращение на спидометр посредством вращения гибкого внутреннего вала тросика.

Неправильные, нестабильные показания спидометра, такие как падение или прыгание стрелки, которые не поддаются исправлению путем замены приводного тросика спидометра, могут являться следствием износа шестерни; детальное описание процедуры снятия и установки на место шестерни приведено в следующем подразделе.

Автомобили после 1987 г. вып. оснащены электронным датчиком вместо шестерни. В данной системе производится измерение скорости вращения главной передачи трансмиссии, результаты которого преобразуются в электрический сигнал, посылаемый потом к модулю спидометра на приборном щитке. Сигнал также применяется как один из входных сигналов электронного управляющего устройства системы управления двигателем (и там, где имеется - электронного управляющего устройства темпостата, путевого компьютера и электронного управляющего устройства антипробуксовочной системы.

Механический привод спидометра

Снятие

При снятии приводной шестерни с трансмиссий, имеющих серийный номер изготовления до 310568 существует опасность случайного падения шестерни внутрь трансмиссии после удаления блокировочного кольца; конструкция трансмиссий более позднего выпуска не допускает такой возможности.


Не допускайте падения шестерни внутрь картера трансмиссии.


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проследите приводной тросик спидометра до точки соединения на правой стенке кожуха дифференциала в задней части картера трансмиссии.
2. Отдайте рукой гайку с накаткой и извлеките конец приводного тросика. Там, где имеется, снимите шайбу.
3. Намотайте на резьбу шестерни отрезок тонкой медной проволоки и закрепите свободный конец на какой-либо фиксированной точке трансмиссии; это поможет избежать случайного падения шестерни внутрь картера трансмиссии после удаления блокировочного кольца.
4. С помощью тонкой часовой отвертки с плоским жалом извлеките блокировочной кольцо.
5. Снимите шестерню с седла, затем извлеките и выбросьте уплотнительное кольцо.
6. Тщательно очистите шестерню и осмотрите зубцы на предмет обнаружения признаков износа или повреждения. При необходимости замените компоненты. Однако помните, что ведущая шестерня в картере дифференциала также может быть изношена; замена данной шестерни может быть произведена как часть процедуры капитального ремонта трансмиссии.

Установка на место

Там, где между гайкой и корпусом шестерни была установлена шайба, проследите за тем, чтобы при установке, перед присоединением тросика, шайба была установлена на место.


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте новое уплотнительное кольцо чистым двигательным маслом и установите его в канавку на корпусе шестерни.
2. Установите шестерню в седло, также как раньше воспользовавшись отрезком проволоки для предотвращения падения ее в трансмиссию. Повращайте шестерню с целью удостовериться в том, что ее зубцы вошли в зацепление с ведущей шестерней внутри трансмиссии.
3. Вставьте в канавку в кожухе трансмиссии блокировочное кольцо и удалите страховочную проволоку.
4. Протолкните приводной тросик в гнездо верхней части шестерни и навинтите гайку с накаткой, крепко затянув ее.

Привод электронного спидометра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Найдите датчик скорости, который располагается на кожухе дифференциала в задней части картера трансмиссии.
2. Отдайте жгут проводов от датчика на разъеме.

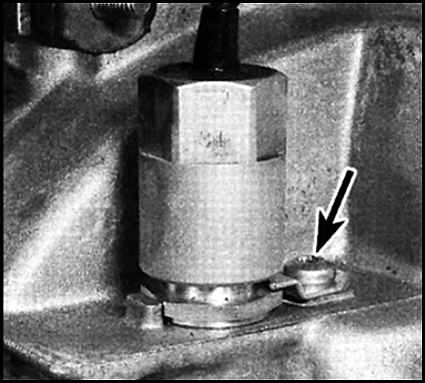

3. Отдайте крепежный винт датчика и вывинтите блок из кожуха трансмиссии.
4. Снимите и выбросьте уплотнительное кольцо.

Установка на место

При установке должно быть использовано новое уплотнительное кольцо.


Установка на место производится в порядке, обратном порядку снятия.
