16.14. Снятие и установка на место оконного стекла и регулятора

При снятии панели стекла, после ее повреждения, перед тем, как извлекать панель, осторожно удалите с панели все оставшиеся на ней осколки. Пользуйтесь при этом защитными очками и перчатками и складывайте битое стекло в специально помеченный контейнер. Не забудьте удалить все осколки стекла, которые могли упасть внутрь дверной панели.

Оконные стекла передних дверей

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите оконное стекло приблизительно на 3/4 его хода.
2. Отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.
3. Снимите панель внутренней обшивки двери (Раздел Снятие и установка на место внутренней обшивки дверей).

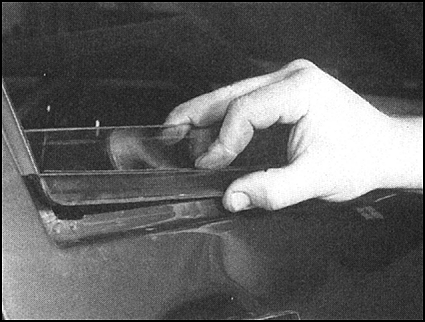

4. Осторожно извлеките резиновую уплотнительную полосу наружного края оконного проема. Если потребуется воспользоваться в качестве рычага каким-либо инструментом, выберите такой, который не оцарапает окрашенную поверхность двери. В резиновой уплотнительной полосе имеется установочный канал с гибким металлическим сердечником; избегайте чрезмерно перекашивать стенки канала во время снятия, т.к. при последующей установке трудно будет достигнуть хорошего уплотнения.
5. Изнутри двери, с помощью маркировочного карандаша, нанесите на нижнем крае оконного стекла метки взаимного положения скобы оконного регулятора и рамы держателя оконного стекла.

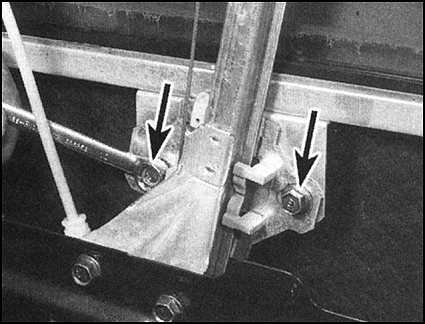

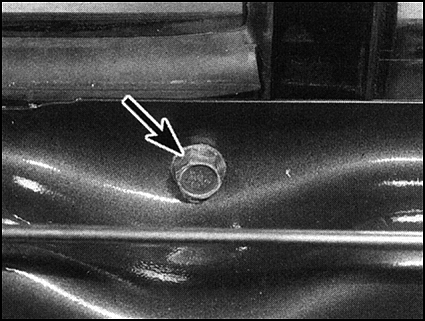

6. Снимите два фланцованных винта, крепящих стекло на месте; при отдавании последнего винта, поддерживайте стекло во избежание его падения внутрь двери. Совет: Вложите прокладку внутрь двери под нижний край оконного стекла, это поможет удержать стекло при его освобождении и обеспечит амортизацию при случайном падении стекла.

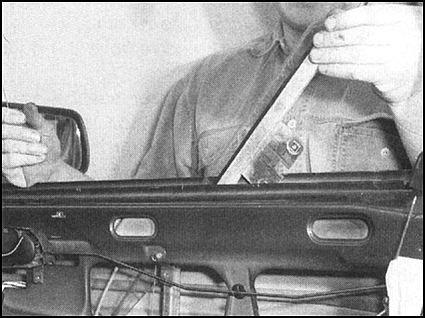

7. Вытолкните стекло изнутри наверх и снимите его с автомобиля. Опустите стекло на мягкую подкладку, во избежание сколов его нижнего края.

Установка на место

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите стекло в дверь и совместите установочные отверстия в раме с отверстиями в скобе регулятора окна. Установите на место крепежные фланцованные винты, перед тем как затягивать их, выровняйте элементы в соответствии с нанесенными предварительно метками - это поможет избежать необходимости регулировки окна после сборки.
2. Установите на край оконного проема резиновую уплотнительную полосу, следя за тем, чтобы она вставала ровно и прочно.
3. Подсоедините отрицательный провод батареи и проверьте функционирование электрического привода окон. Если оконное стекло не выровнено должным образом в оконном проеме, особенно в закрытом положении, ослабьте винты крепления оконного стекла к скобе регулятора и вручную выровняйте стекло, затем затяните винты вновь. В заключении, если стекло заклинено или движется ненормально медленно, ослабьте винты направляющего канала на краю двери и отрегулируйте его положение по отношению к стеклу, затем вновь затяните винты.
4. Установите на место панель внутренней обшивки двери (обратитесь к Разделу Снятие и установка на место внутренней обшивки дверей).

Оконные стекла задних дверей

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите оконные стекла примерно на 3/4 их хода.
2. Отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.
3. Снимите панель внутренней обшивки двери (Раздел Снятие и установка на место внутренней обшивки дверей).
4. Снимите с внутреннего края оконного проема резиновую уплотнительную полосу; в случае, если для этого потребуется применение какого-либо инструмента в качестве рычага, выберите такой, который не может повредить окрашенной поверхности двери. В уплотнительной резиновой полосе, находится установочный канал, содержащий в себе гибкий металлический сердечник; избегайте чрезмерного перекашивания стенок канавок при его снятии, т.к. при последующей установке, при этом, трудно будет добиться хорошего уплотнения.
5. Осторожно снимите с наружного нижнего края оконного проема пластиковый молдинг.
6. Снимите со стойки канала окна резиновую уплотнительную полосу.

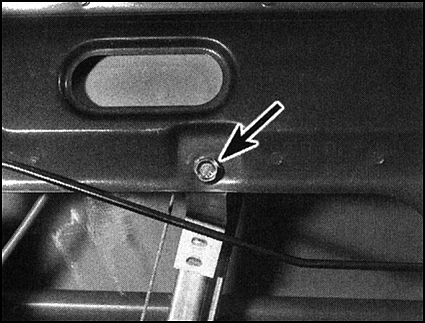

7. Высвободите стойку канала окна из рамы двери путем снятия крепежного винта на внутреннем крае дверной панели.

8. Внутри дверей, на нижнем крае оконного стекла, с помощью маркера, нанесите метки взаимного положения между скобой регулятора окна и рамой держателя оконного стекла.

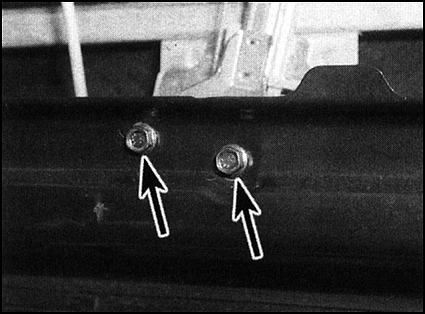

9. Снимите два фланцованных винта, крепящих стекло к скобе регулятора окна; при отдавании последнего винта, удерживайте стекло от падения внутрь двери.

Вложите подкладку внутрь двери под нижний край оконного стекла. Это поможет в удерживании стекла при его высвобождении и обеспечит амортизацию при случайном падении стекла.

10. Вытолкните стекло наверх через дверь и снимите его с автомобиля. Установите стекло на мягкую подкладку, во избежание скалывания его краев.

Установка на место

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Опустите стекло в дверь и совместите установочные отверстия рамы с отверстиями в скобе регулятора окна. Установите на место крепежные фланцованные винты, совместив, перед тем как затягивать их, установочные метки, нанесенные в процессе снятия - это поможет избежать необходимости регулировки окна после сборки.
2. Установите на место стойку канавки окна, затем вставьте и затяните крепежный винт. Вставьте в канал резиновую уплотнительную полосу.
3. Установите резиновую уплотнительную полосу на нижний край оконного проема, следя за тем, чтобы она встала ровно и надежно.
4. Установите на место, на нижний наружный край оконного проема пластиковый молдинг.
5. Подсоедините отрицательный провод батареи и проверьте функционирование электрического привода оконных стекол. В случае если стекло неправильно установлено в оконном проеме, в особенности в закрытом положении, ослабьте винты оконного стекла в скобе регулятора и вручную отрегулируйте положение стекла. Вновь затяните винты.
6. Установите на место панель внутренней обшивки двери (Раздел Снятие и установка на место внутренней обшивки дверей).

Сборка регулятора окна

Процедура является аналогичной для регуляторов окон передних и задних дверей, но следует заметить, что установочное положение некоторых компонентов будет слегка отличаться.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Воспользовавшись инструкциями, приведенным в подразделе, отсоедините оконное стекло от скобы регулятора окна. На этой стадии стекло так же может быть полностью снято, опущено до упора на дно двери или временно подвешено на своем месте в верхней части двери, с помощью нескольких кусков упаковочной ленты; в случае выбора последнего способа, проложите дверную раму куском бумаги, во избежание повреждения лентой окрашенной поверхности рамы.

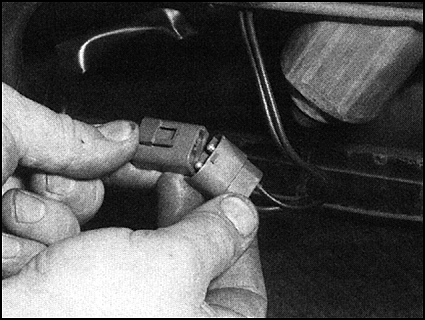

2. Отсоедините от электрического разъема жгута проводов штекер мотора регулятора окна.

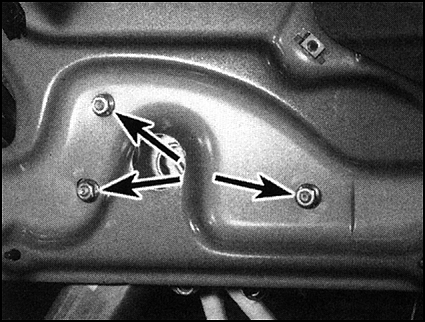

3. Снимите с установочных болтов сборки мотора три гайки, затем снимите три крепежных винта сборки регулятора.

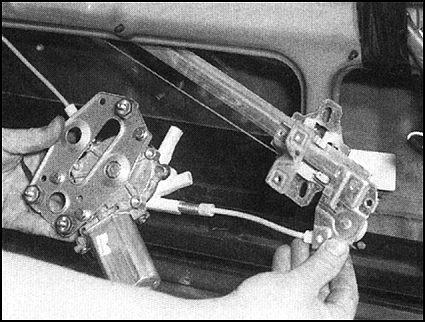

4. Выньте сборку мотора и регулятора через проем двери как один блок; обратите внимание, что мотор остается присоединенным к сборке регулятора тросиком подъема стекла.

Установка на место

Сборка регулятора устанавливается на место в порядке, обратном порядку снятия; подробная информация по установке оконного стекла приведена в предыдущем разделе.

Форточка задней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите оконное стекло задней двери (см. предыдущий раздел).
2. Возьмитесь за панель форточки, сдвиньте ее в сторону края двери и выньте из дверной рамы.


При установке панели на место, перед тем, как закреплять в стойку канала окна, удостоверьтесь, что панель прочно встала в дверную раму.
