16.15. Снятие и установка на место двери задка и упоров двери задкаДверь задка
Снятие
|
Для проведения данной операции необходима
помощь ассистента.
|
|
|
1. Отсоедините отрицательный провод батареи и сдвиньте
его в сторону от клеммы.
2. Снимите панель внутренней обшивки двери задка (Раздел
Снятие
и установка на место панелей внутренней отделки).
3. Отсоедините электрические разъемы мотора привода единого замка,
выключателя "открытой двери", противотуманных фар, огней
заднего хода и подсветки номерного знака, а также стеклоочистителя
заднего стекла. Промаркируйте каждый разъем во избежание их перепутывания
при сборке.
4. Там где имеются, снимите крышки с тормозных огней верхнего уровня
(Глава
Система электрооборудования),
отсоедините провода от разъема. Отсоедините шланг
от сопла стеклоомывателя заднего окна. В случае если на место будет
устанавливаться старая дверь задка, подвяжите к концам кабелей струны,
для облегчения протягивания кабелей назад при установке двери.
5. Положите на задний край крыши автомобиля лист подложки. Извлеките
резиновые уплотнительные втулки и выньте кабели и шланг стеклоомывателя
из двери задка, разложив их на подложке, во избежание повреждения
краски крыши автомобиля.
6. Толстой подпоркой требуемой длины, подоприте дверь задка. Разожмите
крепежные зажимы, затем отсоедините верхние концы упоров от шаровых
пальцев двери задка.
7. На каждой петле ослабьте и снимите два осевых винта, затем снимите
главные крепежные болты и разделите две половинки каждой петли. Обеспечьте
надежную поддержку двери, во избежание ее наклонения.
8. С помощью ассистента, снимите дверь задка и опустите ее на землю,
подложив предварительно лист подложки. В случае установки старой двери
на место, оставьте концы струн, подвязанных к кабелям, торчащими настолько,
чтобы после было возможным вытянуть за них кабели.
|
|
Установка на место
Установка двери задка на место осуществляется в порядке обратном порядку снятия.
В случае замены двери на новую, перенесите на нее со старой все вспомогательные
компоненты, перед тем, как устанавливать дверь на место. Закройте дверь и проверьте
функционирование механизма фиксатора / замка. В случае, если для нормального закрывания
двери требуется прикладывать чрезмерное усилие, или в случае неплотного закрывания
фиксатора, произведите регулировки пластины ударника (обратитесь к Разделу
Снятие
и установка на место компонентов замка двери задка/крышки багажника).
Упоры двери задка
Снятие
|
|
| 1. Подоприте дверь толстым стержнем подходящей
длины.
|

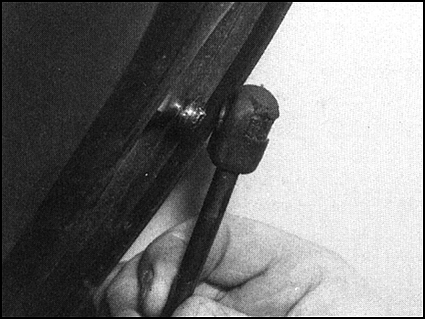

| 2. Выковырните из шаровых шарниров верхних
концов упоров крепежные зажимы, затем осторожно, с помощью рычага,
извлеките шарниры из шаровых пальцев на двери задка.
|
|
| 3. Повторите процедуру с нижними концами
упоров, затем снимите упоры с автомобиля.
|
|
|
|
При снятии упоров следите за тем, чтобы
подпертая дверь была полностью открыта и упоры, соответственно, выдвинуты
на полную длину, в противном случае они могут внезапно раздвинуться при
снятии их с двери.
|
Установка на
место
Установка упоров на место осуществляется в порядке, обратном порядку снятия.
|
