16.19. Снятие и установка на место наружных дверных зеркал

Стекло зеркала

В случае, если снятие стекла зеркала необходимо произвести в результате его повреждения, осторожно отделите от панели не закрепленные осколки и лишь за тем приступайте к процедуре снятия стекла. Защищайте ваши глаза и руки защитными очками и перчатками. Складывайте осколки стекла в промаркированную емкость, с целью избежания повреждения посторонних лиц.

Замена

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выключателем направления положением зеркала наклоните стекло зеркала насколько возможно вверх.

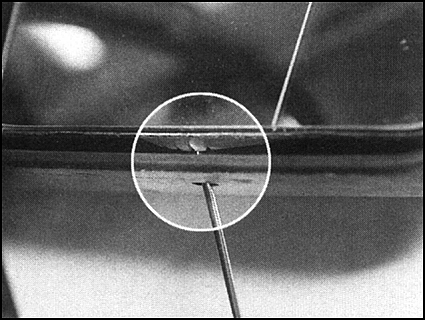

2. Вставьте в отверстие на задней стенке кожуха зеркала отвертку с плоским жалом и введите жало в прорезь пластикового диска.
3. Для совмещения третьей прорези с центром отверстия в кожухе, поверните диск на два щелчка вправо.
4. Снимите стекло зеркала с кожуха.
5. Если стекло зеркала снимается в результате повреждения, не забудьте удалить из кожуха осколки стекла и удостовериться в том, что регулировочный механизм зеркала не заклинен осколками.

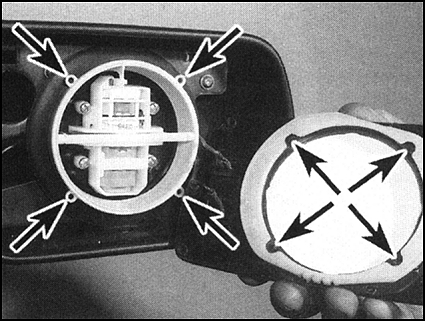

6. При установке стекла зеркала на место, следите за тем, чтобы разрезной пластиковый диск устанавливался на место таким образом, чтобы пластиковые ушки на задней стороне зеркала совпали с вырезами на внутренней стороне диска. Установите в кожух стекло зеркала, вставив отвертку в отверстие на задней стороне зеркала, и повернув разрезной диск на два щелчка влево, закрепив тем самым стекло на месте. В заключение проверьте функционирование электрического регулятора положения зеркала и противозапотевающего устройства.

Сборка зеркала

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.
2. Снимите панель внутренней обшивки двери (Раздел Снятие и установка на место внутренней обшивки дверей).

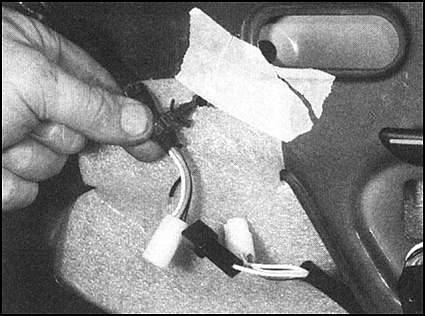

3. Высвободите из зажима на дверной панели пучок кабеля зеркала, затем рассоедините электрические разъемы: один - обогревательного элемента зеркала и один - мотора регулятора положения зеркала.
4. Снимите стекло зеркала.

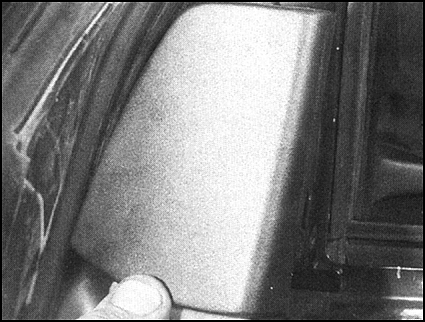

5. Для обеспечения доступа к крепежным винтам зеркала, снимите с внутренней стороны двери пластиковую панель отделки.

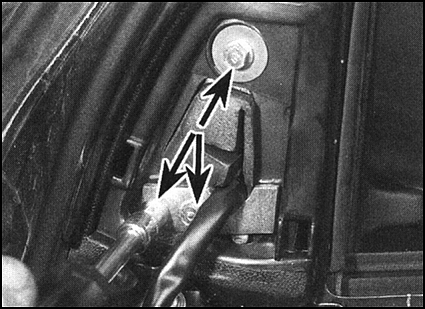

6. Ослабьте и снимите три крепежных винта, сняв с нижней опоры металлическую пластину.

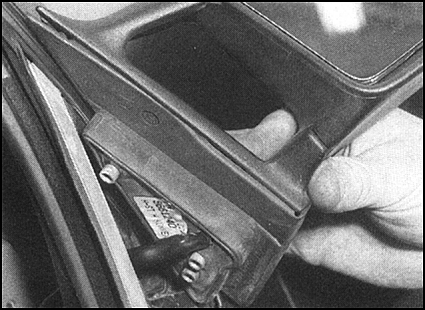

7. Отделите зеркало от двери, выводя наружу провод и электрический разъем. Снимите со сборки зеркала резиновый кожух и осмотрите его на предмет обнаружения признаков износа и повреждений, при необходимости замените кожух.

Установка на место

Установка сборки зеркала на место осуществляется в порядке, обратном порядку снятия. Процедура установки стекла зеркала детально описана в предыдущем подразделе.
