| 1. Отсоедините отрицательный провод батареи
и сдвиньте его в сторону от клеммы.
|

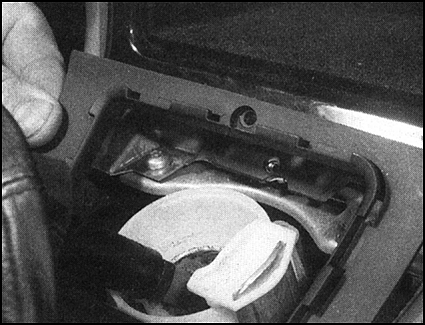

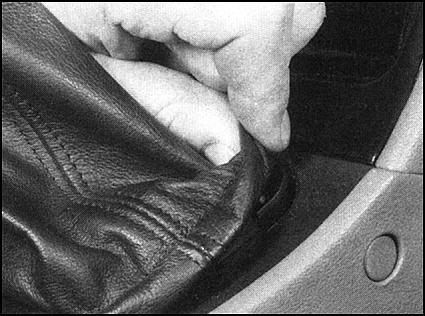

| 2. Снимите защитный кожух рычага управления
коробкой передач / рычага селектора для обеспечения доступа к находящейся
под ним раме. Отдайте крепежный винт и снимите раму.
|
|

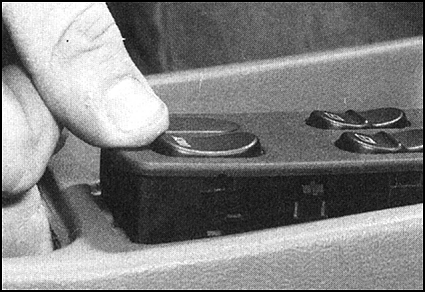

| 3. Высвободите панель выключателя электрического привода
открывания / закрывания окна из консоли, просунув палец сквозь отверстие

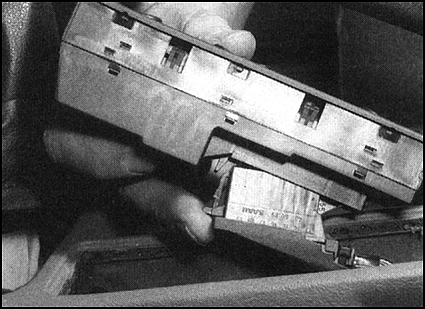

рычага управления коробкой передач и нажав на панель снизу. Промаркируйте
электрический разъем жгута проводов и кабели для облегчения последующей
сборки, затем рассоедините электрический разъем и снимите панель.
|
|

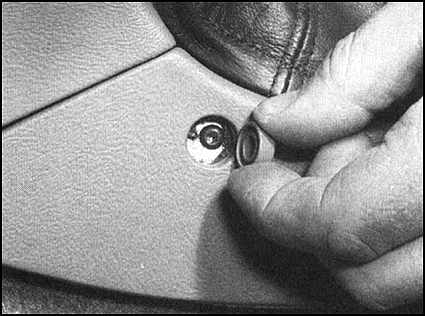

| 4. Выньте пластиковые заглушки и снимите
два крепежных винта, находящихся на боках консоли рычага управления
коробкой передач.
|
|

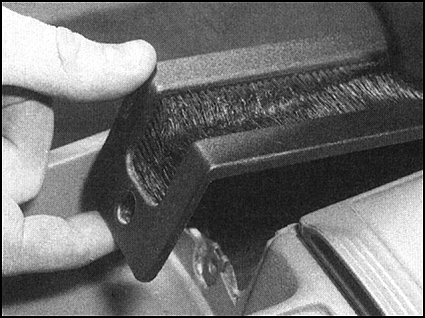

| 5. Извлеките установочный винт и снимите
крышку со щетиной рычага ручного тормоза.
|
|

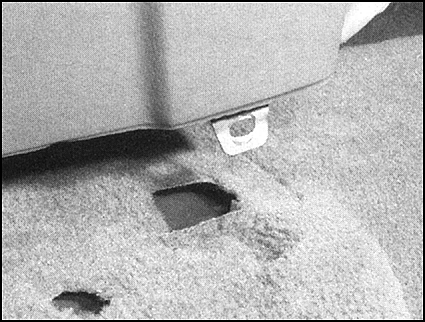

| 6. Сдвиньте до конца вперед оба передних
сиденья, затем для обеспечения доступа к задним крепежным винтам центральной
консоли, отогните назад края коврика. Отдайте винты и снимите всю
консоль. Там где имеется, отсоедините провода прикуривателя / подсветки
пепельницы заднего пассажира.
|
|
| 7. Извлеките крепеж и снимите
панели отделки с каждой стороны передней секции центральной консоли.
В качестве крепежа здесь применяются зажимные шпильки, которые могут
быть сняты без повреждения, путем сдвигания зубцов старой вилки под
их головками и осторожного извлечения их наружу. Не пытайтесь извлечь
крепеж, потянув за панель отделки; фиксаторы при этом могут проскочить
сквозь панель или выщелкнуться целиком.
|
