17.6. Снятие и установка на место блоков наружного освещения

Для уменьшения риска случайного короткого замыкания, перед тем, как приступать к дальнейшему выполнению процедур, отсоедините отрицательный провод батареи и сдвиньте его в сторону от клеммы.

Задние фонари

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для обеспечения доступа к блоку заднего фонаря, частично снимите панель внутренней отделки багажного отделения (см. Главу Кузовные работы).

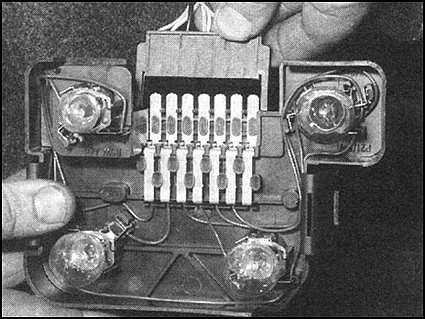

2. Снимите панель ламподержателя (Раздел Замена лампочек внешнего освещения).
3. Отсоедините от клемм фонаря кабельный штекер.

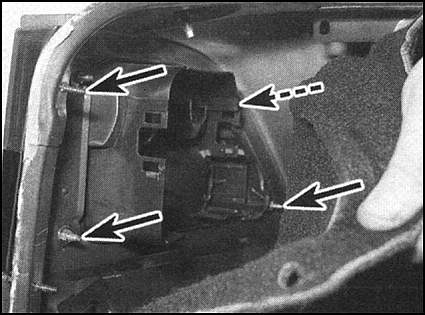

4. Снимите с четырех крепежных винтов гайки, затем извлеките фонарь из автомобиля.

Установка на место

 ПОРЯДОК ВЫПОЛНЕНИЯ

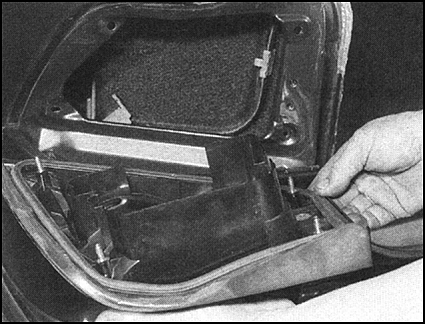

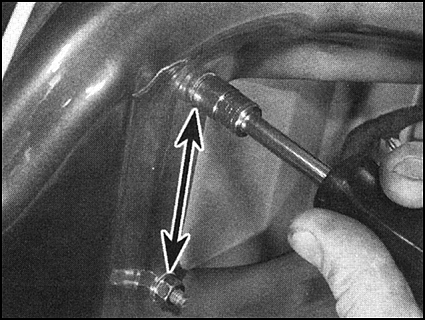

1. Совместите крепежные болты с отверстиями в корпусе автомобиля, затем вставьте блок заднего фонаря на свое место, следя за тем, чтобы резиновое уплотнение встало на место.
2. Установите на место крепежные гайки и крепко затяните их.
3. Подсоедините кабельный штекер к клеммам фонаря, удостоверившись что крепежные зажимы защелкнулись.
4. Установите на место панель декоративной отделки багажного отделения (см. Главу Кузовные работы).

Блоки передних указателей поворота (поздние модели)

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.

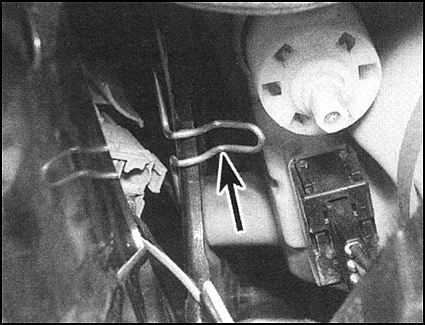

2. Передний край блока указателя поворота закреплен посредством пружинного зажима. Отцепите пружинный зажим от щеки под поперечной балкой в передней части двигательного отсека, рядом с блоком фары.
3. Поверните блок указателя поворота наружу и выньте центрирующую втулку на заднем крае блока из отверстия в крыле.
4. Отсоедините патрон и снимите блок указателя.

Установка - в порядке обратном порядку снятия.

Передние фонари (ранние модели)

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рассоедините электрические разъемы на задней части фонаря, промаркировав их с целью облегчения последующей сборки.
2. Снимите крепежный винт на верхнем крае поперечной балки в передней части двигательного отсека по соседству с крепежом блока фары.
3. Для извлечения задних фиксаторов из резиновых втулок крепежных отверстий, втолкните блок вперед и наружу.


Установка - в порядке обратном порядку снятия.

Боковые повторители указателя поворота

 ПОРЯДОК ВЫПОЛНЕНИЯ

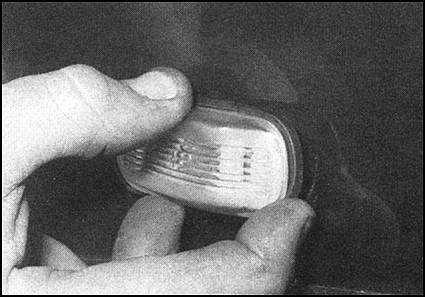

1. Втолкните блок в сторону задней части автомобиля, затем высвободите передний край блока из отверстия в крыле и снимите блок с автомобиля. Извлеките резиновое уплотнение.

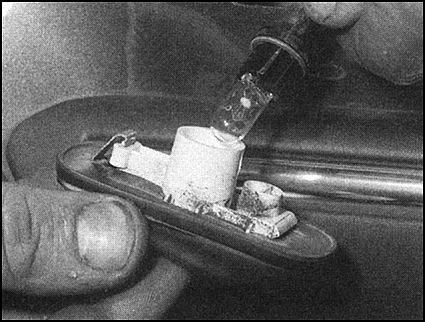

2. Извлеките из блока повторителя патрон.

Установка - в порядке обратном порядку снятия. Следите за тем, чтобы резиновое уплотнение было установлено правильным образом.

Огни заднего хода /задние туманные фонари / сборка панели рефлектора (только поздние модели)

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На поздних моделях огни заднего хода и задние туманные фонари являются неотъемлемой частью задней сборки рефлектора, установленной между задними фонарями. Таким образом замена их производится вместе с заменой всей сборки.
2. Для обеспечения доступа к крепежным гайкам панели рефлектора снимите панель внутренней отделки двери задка/багажника.
3. Отдайте гайки и снимите панель рефлектора.

Установка - в порядке обратном порядку снятия.

Блоки фар

Снятие

Откройте капот, затем снимите переднюю решетку (см. Главу Кузовные работы).

Ранние модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

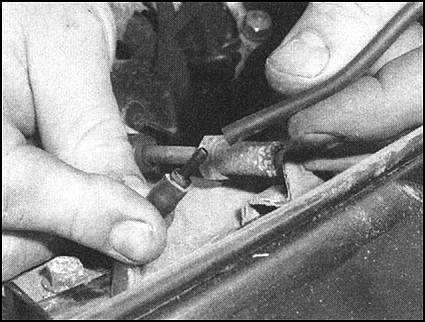

1. Там где имеется, отсоедините шланг сопел омывателя в месте его крепления к рычагу стеклоочистителя.
2. Отсоедините кабель мотора стеклоочистителя от тройника.
3. Отдайте гайку и отсоедините рычаг стеклоочистителя от приводного вала (cм. Раздел Снятие и установка на место рычагов стеклоочистителей ветрового стекла, стекла двери задка и главных фар).
4. Снимите крепежный винт и отделите сборку мотора стеклоочистителя от блока фары.
5. Отвинтите от задней части блока фары водозащитную крышку, затем отсоедините от электрического разъема подающий кабель.
6. Снимите, находящийся рядом, передний фонарь.
7. Снимите крепежные винты блока фары; один на нижнем крае под молдингом бампера и два вдоль верхнего края.
8. Снимите блок фары с автомобиля.

Поздние модели

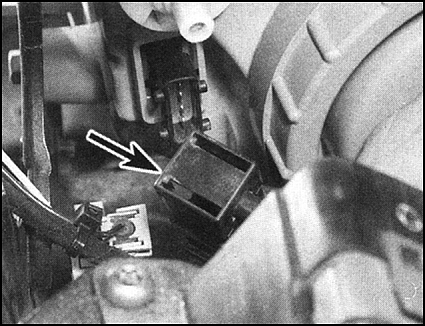

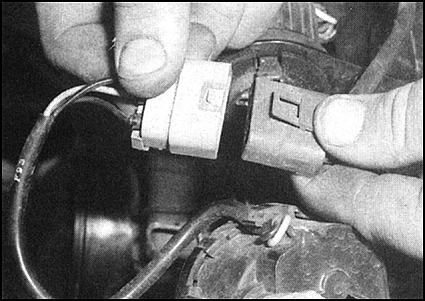

Для отсоединения штекера от гнезда разъема снимите со штекера красного цвета скобу фиксатора.

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от электрического разъема блока фары подающий кабель лампы.

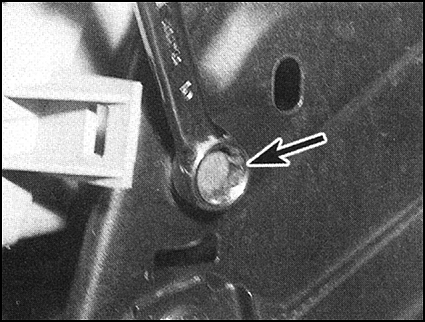

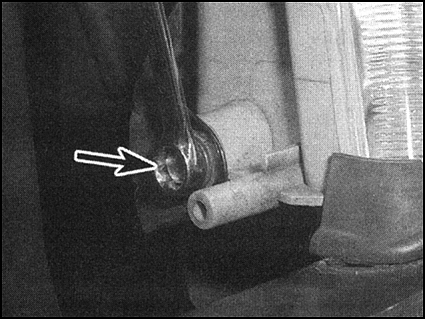

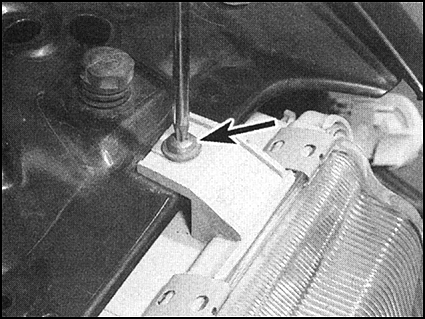

2. Снимите крепежные винты блока фары - по одному с левой и правой стороны блока и вдоль верхнего края.

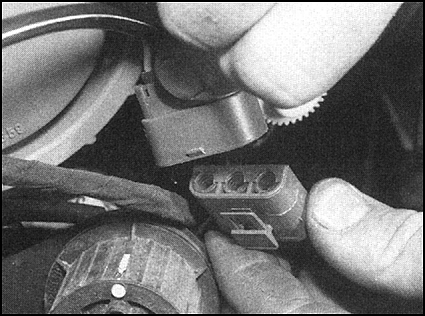

3. Там где имеется, отсоедините от разъема мотора наклона фары кабель.
4. Снимите блок фары с автомобиля.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

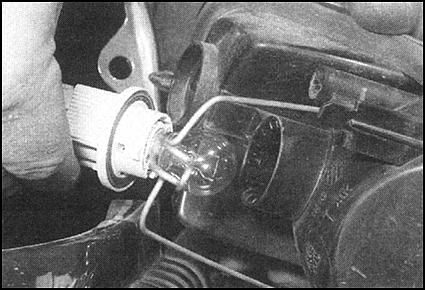

1. Подробности по снятию лампы смотрите в Разделе Замена лампочек внешнего освещения.

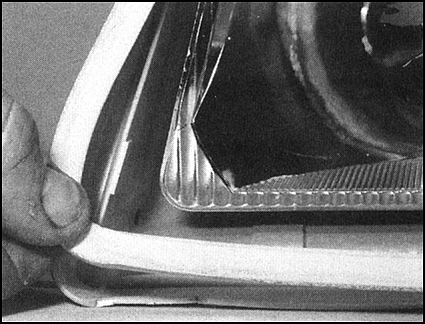

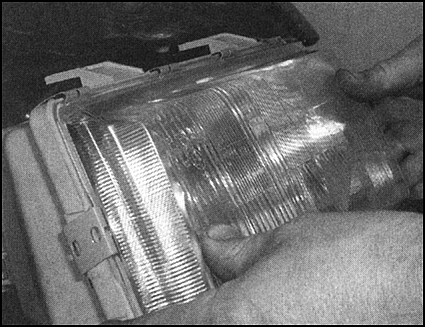

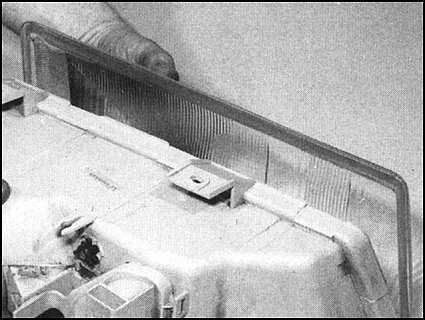

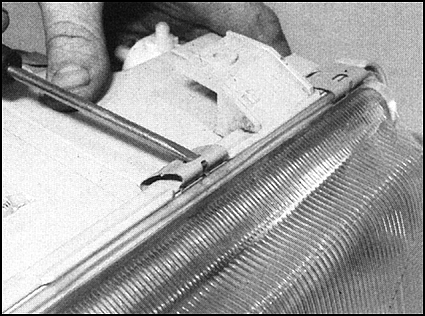

2. Для снятия линзы осторожно извлеките металлические пружинные зажимы, воспользовавшись для этого в качестве рычага отверткой. Однако следите при этом за тем, чтобы отвертка опиралась только на пластиковый корпус блока фары, но не в коем случае не на стекло самой линзы. После высвобождения линзы, снимите находящееся под ней резиновое уплотнение.

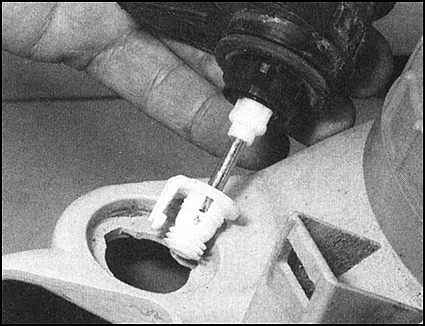

3. Для снятия мотора наклона фары (там, где он имеется), сквозь отверстие в задней крышке, отсоедините конец вала сервомотора от внутреннего рефлектора. Поверните корпус сервомотора так, чтобы высвободилось ушко фиксатора и снимите мотор.

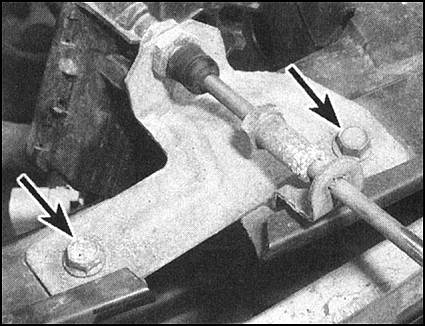

4. Для снятия мотора стекло очистителя фары с автомобиля поздней модели, сперва отсоедините от тройника кабель питания. Отсоедините шланг сопел омывателя, затем отдайте два крепежных винта и снимите всю сборку с автомобиля.

Установка на место

Установка на место - в порядке обратном порядку снятия.
