3.34. Замена элемента воздухоочистителяЗамена элемента воздухоочистителя (через 50 000 км пробега или через 36 месяцев)*
|
Для определения интервалов дальнейших проверок
см. соответствующий раздел графика текущего обслуживания автомобиля.
|
Воздухоочиститель установлен в левом переднем углу двигательного отсека, забор
воздуха осуществляется в передней части автомобиля позади решетки радиатора.
На ранних моделях, оснащенных системой впрыска топлива LH-Jetronic элемент воздухоочистителя
имеет прямоугольную форму, в то время, как на более поздних моделях с системой
управления двигателем Trionic элемент воздухоочистителя имеет цилиндрическую
форму.
Модели, оснащенные системой впрыска топлива LH-Jetronic
|
|
|
1. Снимите резервуар жидкости стеклоомывателей в
переднем левом углу двигательного отсека (см. Глава
Система
электрооборудования). По желанию резервуар может быть сдвинут
в сторону без выливания из него жидкости.

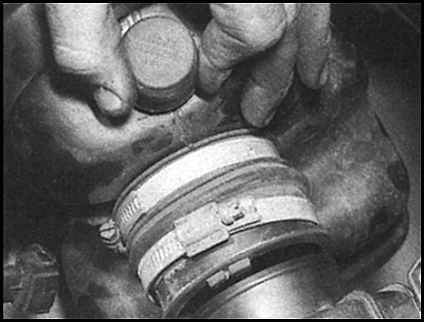

2. Ослабьте зажим и отсоедините воздушный патрубок от воздухоочистителя.

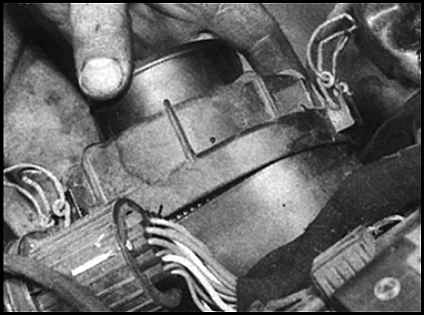

На некоторых моделях понадобится полностью снять измеритель воздушного
потока. На моделях, оснащенных системой турбонаддува, потребуется
также отсоединить резиновую насадку с турбокомпрессора.

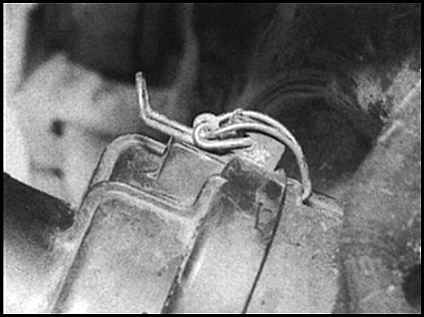

3. Расцепите зажимы и снимите верхнюю крышку воздухоочистителя.

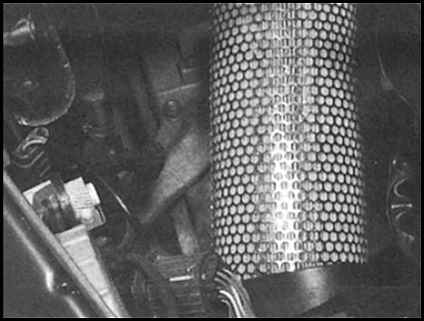

4. Извлеките фильтрующий элемент воздухоочистителя, обратив внимание
каким образом он был установлен.
5. Начисто протрите внутренние поверхности крышки и кожуха, затем

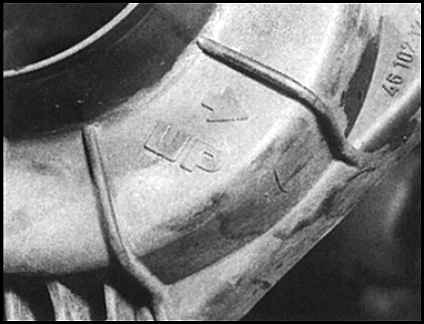

установите новый элемент, удостоверившись, что уплотнительные губки
направлены вниз и правильно соединились с краем кожуха.

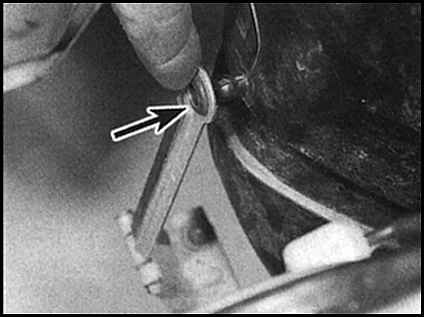

6. Установите крышку и закрепите вильчатый зажим.
7. Подсоедините воздушный патрубок / измеритель воздушного потока,
если он имеется.
8. Установите на место резервуар стеклоомывателей в переднем левом
углу двигательного отсека.
|
|
Модели с системой управления двигателем Trionic
|
