11.3. Задняя дверь

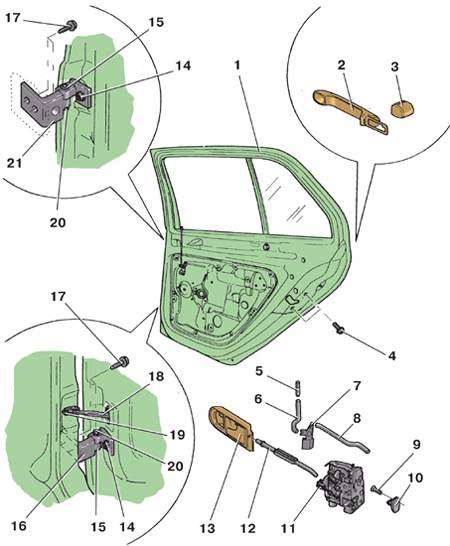

Детали задней двери

1 – дверь;
2 – наружная ручка;
3 – проставка;
4 – болт крепления замка двери;
5 – кнопка блокировки двери;
6 – тяга кнопки;
7 – промежуточный рычаг;
8 – промежуточная тяга;
9 – болт крепления защелки;
10 – защелка;
11 – замок;

12 – тяга внутренней ручки;
13 – внутренняя ручка;
14 – болт крепления петли к двери;
15 – ось петли двери;
16 – нижняя петля;
17 – болт крепления петли к стойке;
18 – ограничитель;
19 – болт крепления ограничителя;
20 – гайка оси;
21 – верхняя петля

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Сдвиньте защитный чехол и отсоедините колодки с проводами от стойки.

3. Отверните болт 19 крепления ограничителя (см. рис. Детали задней двери) к стойке.

4. Отверните гайки 20 крепления осей 15 обеих петель двери.

5. Приподнимите дверь, чтобы вывести оси 15 из петель, и снимите ее с автомобиля.

6. Установите дверь в обратном порядке.

Моменты затяжки, Н·м

Болт крепления ограничителя к стойке	33
Гайки крепления осей петель двери	30
