2.2.2. Дизельные двигатели

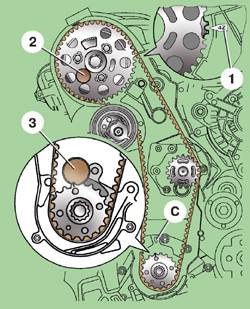

.Установка ВМТ поршня первого цилиндра дизельного двигателя

C – отверстие блока цилиндров;

1 – метка (стрелка) на задней крышке ремня привода распределительного вала должна совпасть с впадиной между двумя выступами на ступице шкива распределительного вала;

2 – приспособление МР-301 должно войти в отверстия шкива и головки блока;

3 – приспособление Т10050 для установки в ВМТ коленчатого вала должно войти в отверстие С блока цилиндров, при этом метки на приспособлении и шкиве должны совпасть

Поршень первого цилиндра устанавливают в положение ВМТ такта сжатия так же, как поршень бензинового двигателя (см. подраздел 2.2.1).

Метки ВМТ дизельного двигателя 1,9 л, 74 кВт TDI показаны на рисунке.
