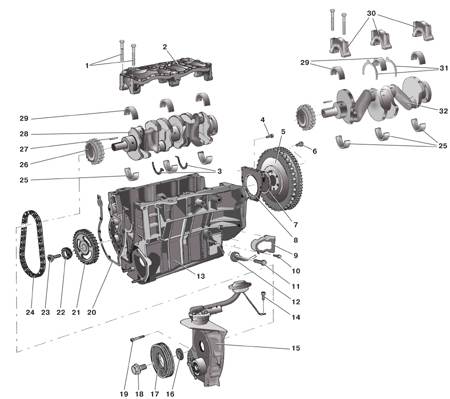

2.5. Замена цепи привода распределительного валаБлок цилиндров двигателей
1,0 л, 37 кВт и 1,4 л, 50 кВт
1 – болт крепления корпуса;
2 – корпус крышек коренных подшипников двигателя 1,4 л;
3 – упорное полукольцо коленчатого вала двигателя
1,4 л;
4 – болт крепления держателя заднего сальника;
5 – маховик;
6 – болт крепления маховика;
7 – задний сальник коленчатого вала;
8 – держатель заднего сальника;
9 – защитный экран;
10 – болт крепления экрана;
11 – болт крепления датчика;
12 – датчик детонации;
13 – блок цилиндров;
14 – болт крепления кронштейна маслоприемника;
15 – крышка распределительных шестерен;
16 – передний сальник коленчатого вала;
17 – шкив привода генератора; |
18 – болт крепления шкива коленчатого
вала;
19 – болт крепления крышки;
20 – прокладка крышки;
21 – шестерня распределительного вала;
22 – шестерня привода масляного насоса;
23 – болт крепления шестерен;
24 – цепь привода распределительного вала;
25 – верхние вкладыши коренных подшипников;
26 – шестерня коленчатого вала;
27 – шпонка;
28 – коленчатый вал двигателя 1,4 л;
29 – нижний вкладыш коренного подшипника;
30 – крышки коренных подшипников двигателя 1,0 л;
31 – упорное полукольцо коленчатого вала двигателя 1,0 л;
32 – коленчатый вал двигателя 1,0 л |
Распределительный вал бензиновых двигателей объемом 1,0 л, мощностью 37 кВт и
1,4 л, мощностью 50 кВт приводится во вращение цепью.
Предупреждение
 Цепь нужно менять в комплекте
с шестернями коленчатого и распределительного валов.
Если цепь снимают не для
замены, нужно пометить направление ее вращения, так как при изменении направления
вращения цепь будет быстро изнашиваться.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите ремень привода
генератора (см. подраздел 2.3). |
| 2. Удерживая коленчатый вал от проворачивания,
отверните болт 18 и снимите шкив 17 привода генератора. |
| 3. Снимите масляный картер двигателя
(см. подраздел 3.1). |
| 4. Отверните болт 14 крепления кронштейна
приемника масляного насоса. |
5. Отверните болты 19 крепления
крышки 15 распределительных шестерен и снимите ее с прокладкой 20
крышки.
Предупреждение
Прокладку крышки
распределительных шестерен нужно заменить на новую.
|
| 6. Отверните болт 23 крепления и
снимите шестерню 22 привода масляного насоса. |
| 7. Снимите шестерни 21 и 26 вместе
с цепью. |
| 8.
Подберите шестерню коленчатого вала (см. подраздел
2.6). |
|
|
9. Наденьте цепь на шестерни
так, чтобы между метками на них расположилось 12 осей звеньев цепи,
как показано на рисунке. В таком положении установите шестерни на
коленчатый и распределительный валы. Установите шестерню привода масляного
насоса. Вверните болт крепления шестерен, предварительно нанеся на
резьбу болта герметик Loctite 648 (1 – цепь привода распределительного
вала; 2 – шестерня распределительного вала; 3 – шестерня коленчатого
вала; А – метка на шестерне распределительного вала; Б – метка на
шестерне коленчатого вала). |
| 10. Установите все снятые детали
в обратном порядке. Перед вворачиванием болтов крепления крышки распределительных
шестерен нанесите на их резьбу герметик Loctite 242. |
|
|
