5.11. Замена шлангов системы охлаждения двигателя

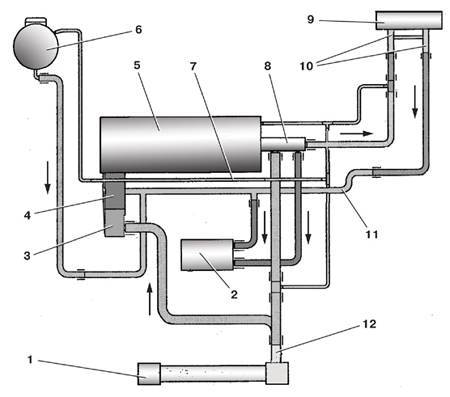

Cхема системы охлаждения дизельного двигателя 1,9 л, 74 кВт

1 – радиатор;
2 – теплообменник масляного фильтра;
3 – термостат;
4 – водяной насос;
5 – блок цилиндров;
6 – расширительный бачок;

7 – трубка системы охлаждения на блоке цилиндров;
8 – патрубок головки блока;
9 – радиатор отопителя;
10 – патрубки радиатора;
11 – трубка для охлаждающей жидкости;
12 – соединительная муфта

Замените порванные, потрескавшиеся или потерявшие эластичность шланги системы охлаждения.

Для крепления шлангов используйте только пружинные хомуты.

Подсоединяйте шланги, руководствуясь маркировкой на них и патрубках. При этом следите, чтобы они не перекручивались, сильно не перегибались и не касались других частей автомобиля. На рисунке показана схема подсоединения шлангов системы охлаждения на моделях с двигателем объемом 1,9 л, мощностью 74 кВт.
