5.9. Снятие и установка термостата

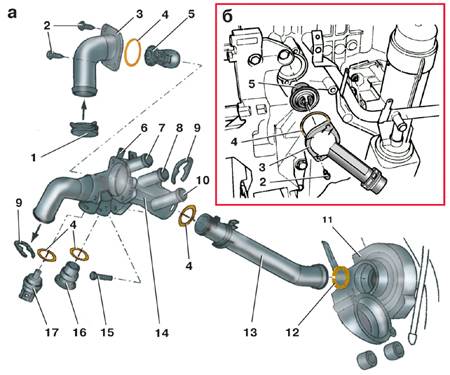

Установка термостата

а – бензиновый двигатель;
б – дизельный двигатель;
1 – пружинный хомут;
2 – болт крепления крышки;
3 – крышка корпуса термостата;
4 – уплотнительное кольцо;
5 – термостат;
6 – штуцер шланга расширительного бачка;
7 – патрубок подачи жидкости в отопитель;
8 – патрубок шланга слива жидкости из расширительного бачка;
9 – скоба;
10 – патрубок шланга слива жидкости из отопителя;
11 – корпус водяного насоса;
12 – уплотнительное кольцо;
13 – трубка для охлаждающей жидкости;
14 – корпус термостата;
15 – болт крепления корпуса термостата;
16 – пробка;
17 – датчик температуры охлаждающей жидкости

При нарушении температурного режима двигателя снимите, проверьте и при необходимости замените термостат.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите кожух двигателя (см. подраздел 2.1).
2. Слейте охлаждающую жидкость (см. подраздел 5.13).
3. Ослабьте затяжку хомута 1 и отсоедините шланг от крышки 3 корпуса термостата.
4. Отверните два болта 2 крепления и снимите крышку 3 корпуса термостата с двигателя.
5. Повернув термостат 5 на 90° против часовой стрелки, выньте его из корпуса.
6. Установите термостат 5 в корпус и зафиксируйте его в нем, повернув на 90° по часовой стрелке.
7. Замените порванное или потерявшее эластичность уплотнительное кольцо 4. Рекомендуется заменить кольцо новым независимо от его состояния.
8. Перед установкой нового термостата проверьте его исправность, а также отсутствие на седле его клапана посторонних частиц, которые могут препятствовать полному закрытию клапана.
9. Установите уплотнительное кольцо 4 на крышку 3 термостата, предварительно очистив и смазав кольцо чистой охлаждающей жидкостью.
10. Установите крышку 3 термостата на двигатель и заверните болты 2 ее крепления.
11. Подсоедините к корпусу термостата шланг и закрепите его хомутом.
12. Залейте жидкость в систему охлаждения (см. подраздел 5.13).
