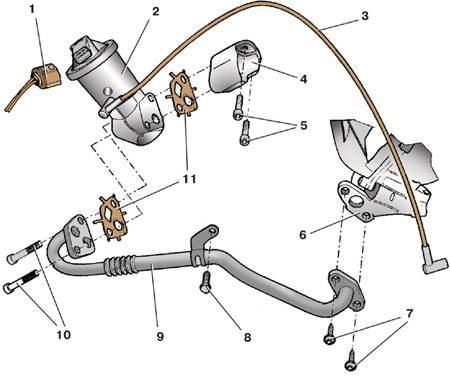

6.5. Система рециркуляции отработавших газов (двигатели 1,4 л, 55 и 74 кВт)Детали системы рециркуляции отработавших газов двигателей 1,4 л, 55 и
74 кВт
1 – соединительная колодка;
2 – клапан рециркуляции;
3 – шланг к воздушному фильтру;
4 – фланец;
5 – болты крепления фланца;
6 – выпускной коллектор;
|
7 – винты крепления соединительной
трубы к выпускному коллектору;
8 – болт крепления соединительной трубы;
9 – соединительная труба;
10 – болты крепления клапана и выпускной трубы;
11 – прокладка |
Проверка электромагнитного клапана
Проверку электромагнитного клапана см. в подразделе
4.25.
Снятие и установка элементов системы рециркуляции
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините провод от клеммы «-» аккумуляторной
батареи. |
| 2. Отсоедините колодку 1 с проводами от электромагнитного
клапана 2 системы рециркуляции. |
| 3. Отсоедините шланг 3 воздушного
фильтра от электромагнитного клапана системы рециркуляции. |
| 4. Отверните два болта 10 крепления
и снимите электромагнитный клапан. |
| 5. Для снятия соединительной трубы 9 отверните
два винта 7 и болт 8 ее крепления. |
| 6. Замените прокладки 11 независимо
от их состояния. |
| 7. Установите элементы системы рециркуляции
отработавших газов в обратном порядке. |
|
Момент затяжки болтов крепления соединительной трубы – 10 Н·м.
|
