6.7. Система рециркуляции отработавших газов (двигатели 1,9 л, 47 кВт)

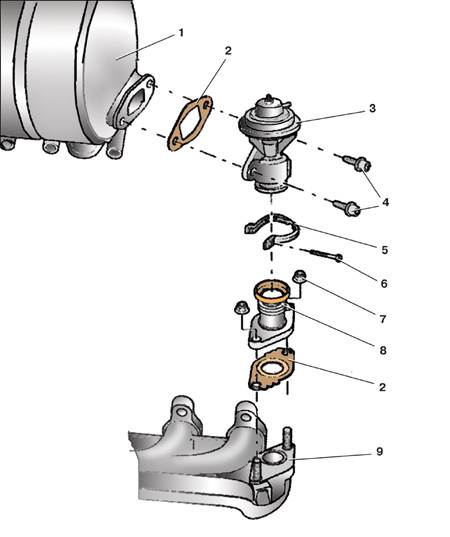

Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт

1 – впускная труба;
2 – прокладка;
3 – клапан системы рециркуляции;
4 – болты крепления клапана;
5 – хомут;
6 – стяжной болт хомута;
7 – гайка крепления соединительной трубы;
8 – соединительная труба;
9 – выпускной коллектор

Проверка клапана рециркуляции дизельного двигателя 1,9 л, 47 кВт

1 – вакуумный насос;

2 – соединительная труба;

3 – клапан рециркуляции;

4 – мембрана клапана

Проверка клапана

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух двигателя (см. подраздел 2.1).
2. Отсоедините вакуумный шланг от штуцера клапана 3 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт) системы рециркуляции.
3. Подсоедините к штуцеру клапана 3 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт) вакуумный насос 1 (см. рис. Проверка клапана рециркуляции дизельного двигателя 1,9 л, 47 кВт).
4. С помощью насоса создайте разрежение в клапане. Мембрана 4 клапана должна переместиться вверх (можно проконтролировать на ощупь пальцами снизу клапана), а после отсоединения вакуумного насоса мембрана должна вернуться в исходное положение (можно определить по четкому звуку). В противном случае клапан неисправен и его необходимо заменить.

Снятие и установка элементов системы рециркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите верхний кожух двигателя (см. подраздел 2.1).
2. Отсоедините вакуумный шланг от штуцера клапана 3 (см. рис. Детали системы рециркуляции дизельного двигателя 1,9 л, 47 кВт) системы рециркуляции.
3. Отверните два болта 4 крепления клапана 3 системы рециркуляции к впускной трубе 1 двигателя.
4. Отверните стяжной болт 6 хомута 5 и снимите клапан 3 системы рециркуляции с соединительной трубы 8.
5. Для снятия соединительной трубы 8 отверните две гайки 7 ее крепления к выпускному коллектору.
6. Замените прокладки 2 независимо от их состояния.
7. Установите элементы системы рециркуляции отработавших газов в обратном порядке. Гайки 7 крепления соединительной трубы к выпускному коллектору замените новыми.

Моменты затяжки, Н·м

Болты крепления клапана
25
Стяжной болт хомута крепления соединительной трубы к клапану
10
Гайки крепления соединительной трубы к выпускному коллектору
25
