12.3. Пояснения к символам

ОБЩИЕ СВЕДЕНИЯ

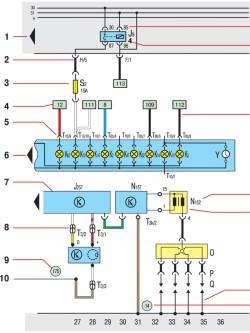

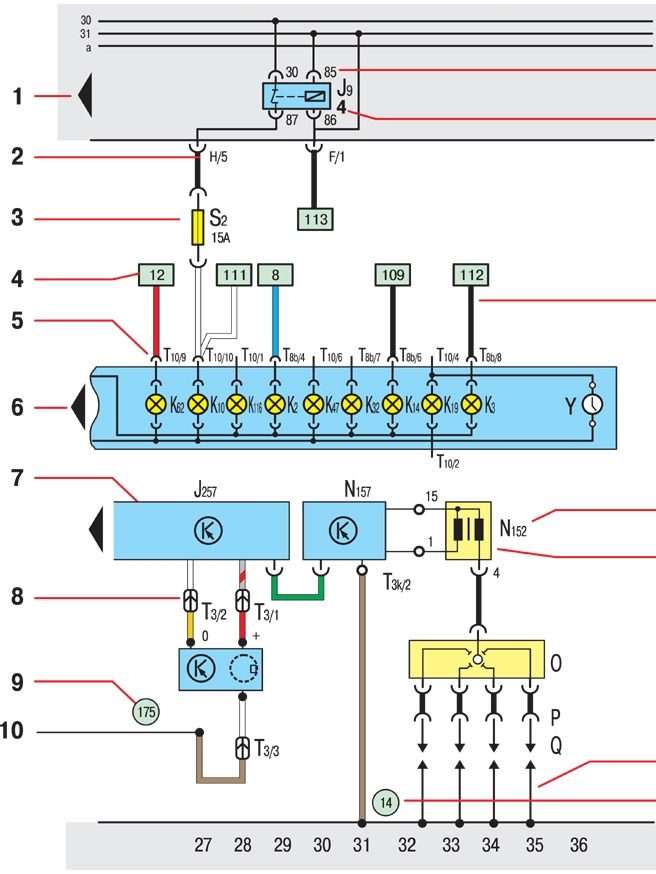

Пояснения к символам

1 – стрелка указывает на следующую  электрическую цепь, входящую в  принципиальную схему электрооборудования;
2 – обозначение штекерного разъема на релейной панели. Указывает загрузку  многоконтактного штекерного разъема  проводом, напр., Х/5 – многоконтактный  штекерный разъем Х, контакт 5;
3 – обозначение предохранителя, напр.,  предохраниеть N2 (15А) в корпусе плавких  предохранителей;
4 – ссылка на дальнейшее прохождение провода. Номер, заключенный в рамке,  обозначает электрическую цепь, в которой  находится продолжение данного провода;
5 – обозначение штекерного разъема на детали (узле конструкции). Заключает в себе маркировку многоконтактного штекерного разъема, число контактов и номер занятого контакта, напр., Т10/9 –  многоконтактный штекерный разъем Т10, 10-контактный, контакт 9;
6 – стрелка указывает на продолжение данной детали в следующей принципиальной  схеме электрооборудования;
7 – знак детали;
8 – обозначение штекерного разъема в жгуте  проводов. Содержит маркировку  многоконтактного штекерного разъема, число  контактов и номер занятого контакта, напр., Т3/2 – многоконтактный штекерный разъем Т3, 3-контактный, контакт 2;
9 – обозначение соединения в жгуте проводов;
10 – ссылка на дальнейшее прохождение  внутреннего соединения. Номер  указывает на следующую часть схемы  соединений, в которой находится  продолжение данного соединения;
11 – обозначение соединения – реле на  релейной панели. Обозначает  отдельные контакты реле, напр., 85 –  штекерный контакт 85 на реле;
12 – обозначение места для реле.
Указывает место для реле на релейной панели;
13 – сечение (в мм2) и цвет провода;
14 – обозначение узла конструкции (детали);
15 – обозначение соединительной  клеммы с маркировкой штекерного  контакта, которая находится на  многоконтактном штекерном разъеме  или, соответственно, на оригинальной  детали;
16 – внутреннее соединение (тонкая  линия). Это соединение не существует  в виде провода, тем не менее,  внутренние соединения являются  электропроводящими. Они позволяют  наблюдать за прохождением тока как  внутри деталей, так и внутри жгутов  проводов;
17 – обозначение точки соединения на массу
