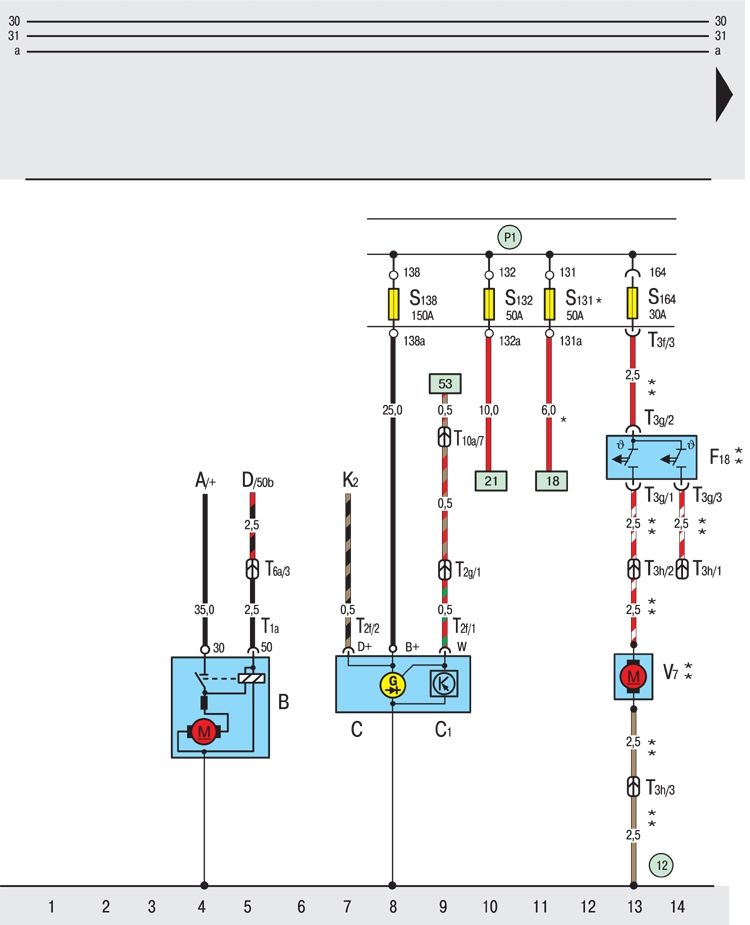

12.7.1. Стартер, генератор, вентилятор охлаждения, коробка предохранителей

ОБЩИЕ СВЕДЕНИЯ

A – аккумуляторная батарея;

B – стартер;

C – трехфазный генератор переменного тока;

C1 – регулятор напряжения;

D – замок-выключатель;

F18 – термовыключатель вентилятора для охлаждающей жидкости;

K2 – сигнализатор генератора переменного тока;

S131 – предохранитель в коробке предохранителей на аккумуляторной батарее;

S132 – предохранитель в коробке предохранителей на аккумуляторной батарее;

S138 – предохранитель в коробке предохранителей на аккумуляторной батарее;

S164 – предохранитель в коробке предохранителей на аккумуляторной батарее;

T1a – одноконтактный штекерный разъем, на стартере;

T2f – двухконтактный штекерный разъем, на трехфазном генераторе переменного тока;

T2g – двухконтактный штекерный разъем, в держателе на стартере;

T3f – трехконтактный штекерный разъем, в коробке предохранителей на аккумуляторной батарее;

T3g – трехконтактный штекерный разъем, на термовыключателе вентилятора для охлаждающей жидкости;

T3h – трехконтактный штекерный разъем, в держателе на радиаторе слева;

T6a – шестиконтактный штекерный разъем, в водонепроницаемом кожухе (красный);

T10a – десятиконтактный штекерный разъем, в водонепроницаемом кожухе (белый);

V7 – вентилятор для охлаждающей жидкости;

12 – точка соединения на "массу" под аккумуляторной батареей слева;

P1 – соединение с положительным полюсом (30) в коробке предохранителей на аккумуляторной батарее;

* – лишь для автомобилей со специальным оборудованием;

** – лишь для автомобилей без кондиционера воздуха
