ОБЩИЕ СВЕДЕНИЯ

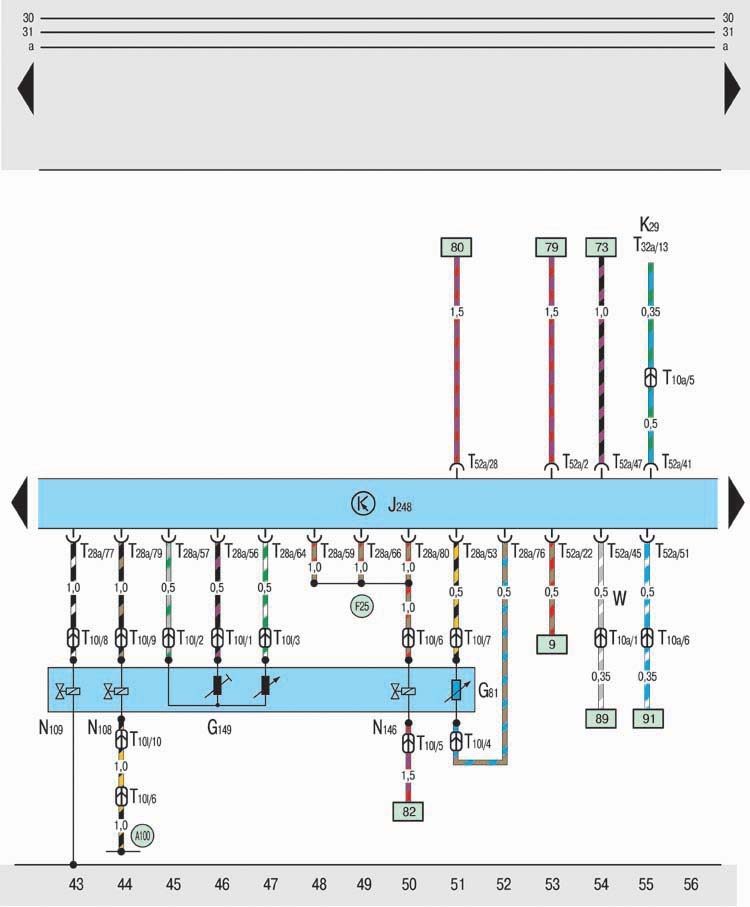

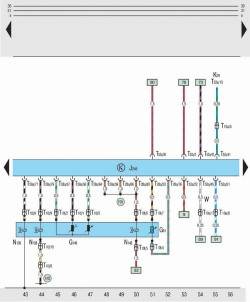

Блок управления двигателем 1,9

G81 – датчик температуры топлива;
G149 – датчик положения регулирующей заслонки;
J248 – блок управления двигателем 1,9 TDI;
К29 – сигнализатор накаливания (предварительного разогрева);
N108 – клапан начала впрыскивания;
N109 – запорный топливный клапан;
N146 – регулятор расхода топлива;
Т10а – десятиконтактный штекерный разъем в водонепроницаемом кожухе (белый);
Т10f – десятиконтактный штекерный разъем в кабельном канале слева (черный);
Т10l – десятиконтактный штекерный разъем на топливном насосе высокого давления;
Т28а – 28-контактный штекерный разъем на блоке управления двигателем 1,9 TDI;
Т32а – 32-контактный штекерный разъем на панели приборов;
Т52а – 52-контактный штекерный разъем на блоке управления двигателем 1,9 TDI;
А100 – соединение (87) в жгуте проводов позади панели приборов слева;
F25 – соединение в жгуте проводов двигателя
