2.14. Защитная накладка двери

ОБЩИЕ СВЕДЕНИЯ

Внешняя защитная накладка дверей

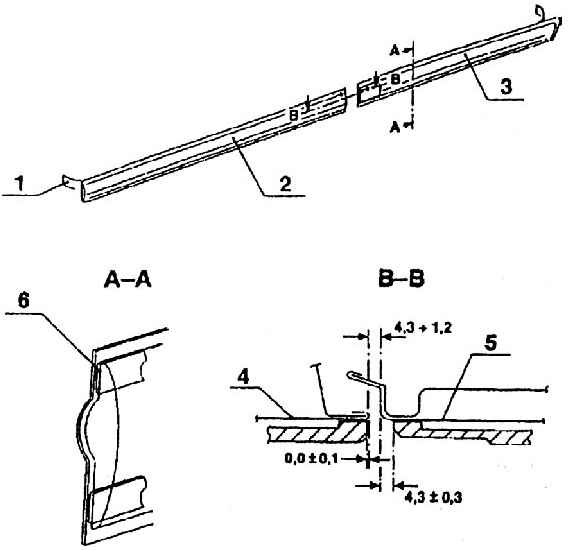

Защитная накладка двери

1 – защитная фольга клеющей поверхности;
2 – защитная накладка передней двери;
3 – защитная накладка задней двери;
4 – внешний лист передней двери;
5 – внешний лист задней двери;
6 – клеющая поверхность

Накладка изготовлена из полипропилена EPDM с добавкой 10% талька. У защитных  накладок имеется плоскость, которой они наклеиваются на двери. На ней находится  самоклеящийся слой. Поверхность стыка на дверях перед наклеиванием должна быть  хорошо очищена техническим бензином или каким-либо другим обезжиривающим  средством. С накладки необходимо сперва снять фольгу и затем ее (после подогрева на  30° С) прижать к лаку двери. Размещение накладки совпадает с продольным углублением  на внешнем листе двери. Углубление перекрывается накладкой. Поверхность накладок  гладкая, цвет только черный. Концовка накладок передних дверей спереди полукруглая, у  средней стойки ровные. Задние накладки у средних стоек также имеют ровные концовки  согласно грани двери; с задней стороны концовки скошены в соответствии с гранью  двери, но переходы имеют радиус.

Ввиду того, что форма накладок в сечении не симметрична, защитные накладки отличаются не только для дверей передних и задних, но и для правых и левых.
