2.18. Замковая система крышки багажного отсека

ОБЩИЕ СВЕДЕНИЯ

Крышка багажного отсека – монтаж замка, защелки, отжимной ручки и планки освещения ГОЗ

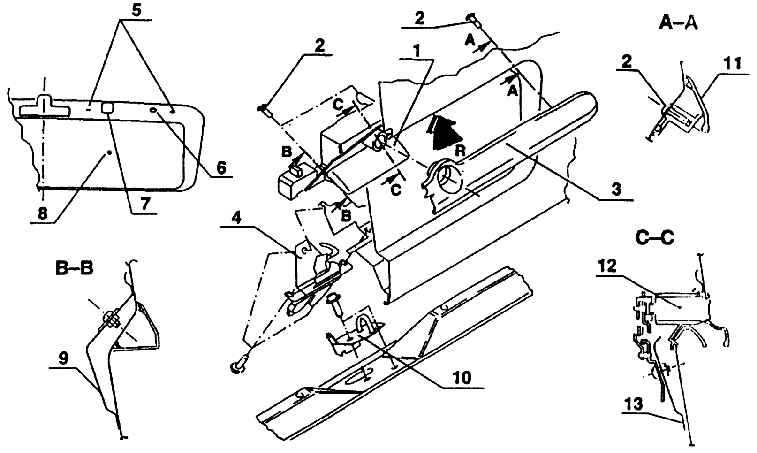

Замковая система крышки багажного отсека

1 – ручка отжимная в сборе;
2 – болт;
3 – накладка освещения ГОЗ;
4 – замок;
5 – отверстия для крепления накладки освещения ГОЗ;
6 – центральное отверстие;
7 – отверстие для освещения ГОЗ;
8 – отверстие под расклепываемую гайку;
9 – ребро жесткости отжимной ручки;
10 – защелка замка;
11 – накладка освещения ГОЗ;
12 – личинка замка;
13 – ребро жесткости отжимной ручки

Замковая система крышки объединена с личинкой патентованного замка. Замок  управляется отжимной рукояткой, размещенной в выдавке внешнего листа крышки. При  запирании замка ключом или для фиксации нужно отклонить ручку (рукоятку), а не то  замок откроется.

Обособленный замок-запор смонтирован на нижней стороне крышки и соединен с замком  тягой с пластмассовыми наконечниками. Защелка замка привинчена к раме крышки  кузова и ее можно сдвигать, что позволяет подогнать крышку к кузову.

Открыть замок можно двумя способами: снаружи рукояткой отжимной ручки после  отпирания замка ключом и электрически, если на автомобиле смонтирован центральный  замок. Электрический механизм собственно открывает замок вместо ключа.
