2.5. Накладка разделяющей перегородки

ОБЩИЕ СВЕДЕНИЯ

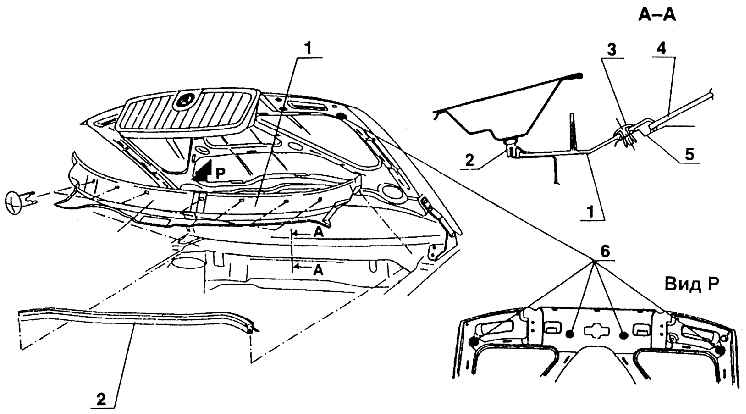

Монтаж пластмассового кожуха разделяющей перегородки

Накладка разделяющей перегородки

1 – кожух разделяющей перегородки;
2 – уплотнение разделяющей перегородки;
3 – пластмассовый зажим;
4 – лобовое стекло;
5 – передняя поперечина;
6 – защитная пленка

Накладка размещена между нижней гранью лобового окна и задней стенкой моторного  отсека. Она изготовлена из черной пластмассы – АSА. В штамповке покрытия  сформированы и кронштейны распылителей омывателей. Через два отверстия в  покрытии проходят валики стеклоочистителей.

Крепление кожуха к кузову решено с помощью шести пластмассовых пистонов –  заостренной частью направленных в отверстия кузова. На стойке задней стенки  моторного отсека трубчатое уплотнение, на которое ложится капот.
