2.50.1. Разборка панели приборов

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Колонка рулевого управления может остаться встроенной.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить от аккумуляторной батареи провод для замыкания на "массу".

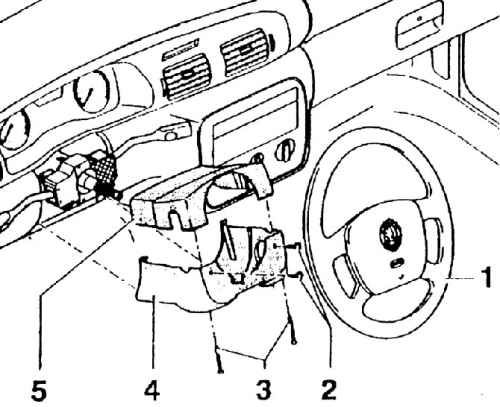

2. Установить колесо рулевого управления 1 в среднем положении (колеса автомобиля установлены для движения по прямой).

3. Снять колесо рулевого управления.

4. Вывинтить винты с крестообразным шлицем 2 и 3.

5. Снять облицовки 4 и 5 с вала рулевого управления.

6. Демонтировать панель выступающей части пола между передними сиденьями.

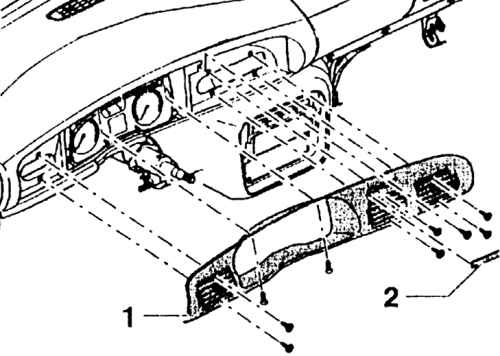

7. Действуя отверткой наподобие рычага, удалить крышку 2.

8. Вывинтить винты "Тоrх". В соплах обдува имеются (наверху и внизу) по одному винту, доступ к которым обеспечен через решетку с помощью тонкой отвертки с наконечником для винта "Тоrх".

9. Снять кожух панели приборов 1.
