5.2.2. Переключение автоматической коробкой передач

ОБЩИЕ СВЕДЕНИЯ

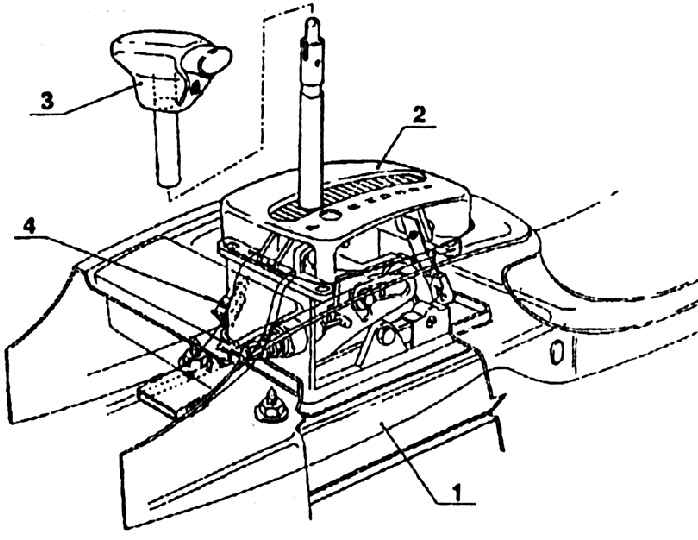

Переключающее устройство в автоматической коробке передач

Переключение автоматической коробкой передач

1 – узел управления;
2 – кожух переключающего устройства;
3 – рукоять рычага переключения;
4 – клеммник пучка проводов

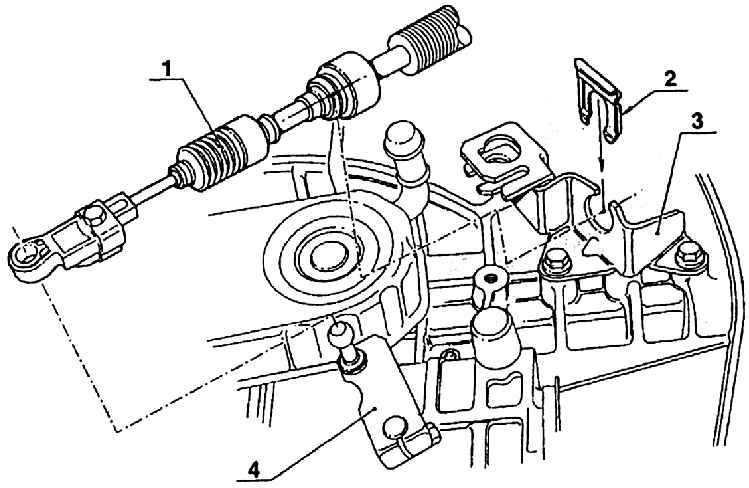

Подсоединение упругой тяги к автоматической коробке передач

Переключение автоматической коробкой передач

1 – упругая тяга переключения в сборе;
2 – стопор гибкого троса;
3 – кронштейн
4 – рычаг с пальцем

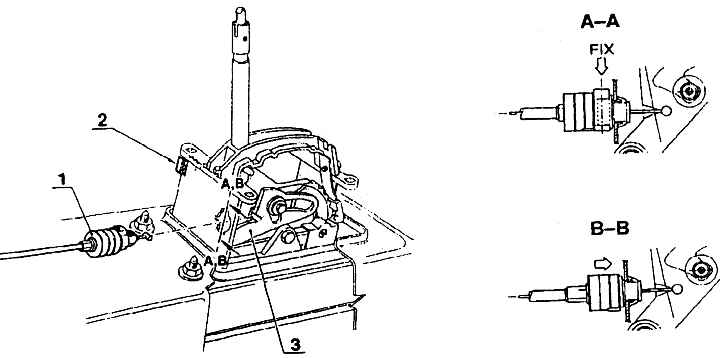

Подсоединение упругой тяги к переключающему устройству автоматической коробки передач

Переключение автоматической коробкой передач

1 – тяга замка;
2 – клеммник;
3 – рычаг

Переключение в автоматической коробке передач происходит автоматически на основе  предварительного выбора режима эксплуатации. Предварительный выбор производится  продольным движением рычага переключения. Рычаг продет через упругий кожух,  закрывающий паз в консоли переключения. Символы предварительного выбора сделаны  более светлыми. Рукоять рычага переключения имеет на боку кнопку арретации. В  положении на стоянке переключение заблокировано электрическим импульсом от общего  включения.

Движение рычага для проведения одного выбора передается механически, упругой тягой в гибком шланге.
