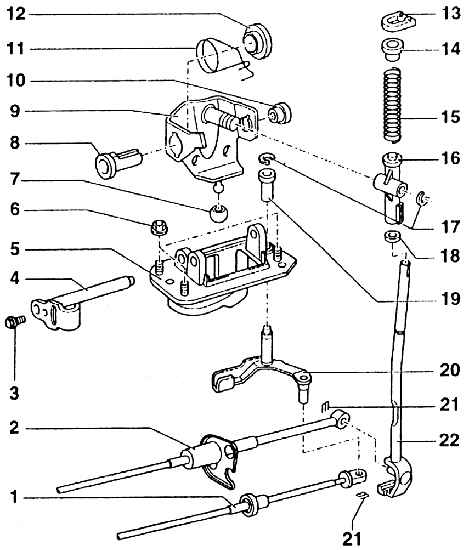

5.3.4. Разборка и сборка рычага переключения передач

1 – тросовый привод устройства преселективного управления переключением передач (на коленчатом рычаге преселективного управления переключением передач);

2 – тросовый привод переключения передач (на рычаге переключения передач);

3 – винт с шестигранной головкой, 15 Нм (для болта кронштейна крепления);

4 – болт;

5 – кронштейн крепления;

6 – самоконтрящаяся гайка, 25 Нм (для кронштейна крепления на кожухе привода переключения передач);

7 – колпачок;

8 – втулка;

9 – корпус устройства преселективного управления переключением передач (после сборки укомплектованного рычага переключения передач установить в кронштейне крепления);

10 – втулка;

11 – пружина;

12 – направляющая гильза (всунуть во втулку, поз. 8);

13 – предохранительная шайба;

14 – распорная втулка;

15 – нажимная пружина;

16 – направляющая рычага переключения передач;

17 – стопорное кольцо;

18 – амортизирующая шайба;

19 – втулка подшипника (одно единственное положение для сборки);

20 – коленчатый рычаг преселективного управления переключением передач;

21 – шплинт;

22 – рычаг переключения передач
