5.3.6. Разборка и сборка первичного и вторичного валов, дифференциала и вилок

ОБЩИЕ СВЕДЕНИЯ

Первичный и вторичный валы, дифференциал и вилки переключения передач

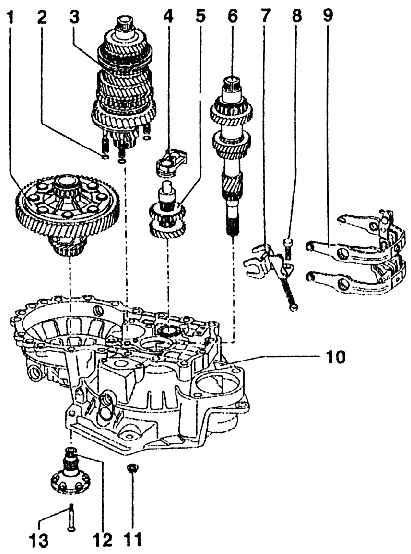

Разборка и сборка первичного и вторичного валов, дифференциала и вилок

1 – дифференциал;
2 – уплотнительное кольцо (4 шт., всякий раз заменить);
3 – вторичный (ведомый) вал;
4 – опора оси шестерни заднего хода;
5 – ось шестерни заднего хода;
6 – первичный (ведущий) вал;
7 – вилка переключения передачи заднего хода;
8 – винт, 25 Нм;
9 – привод переключения передач (вилки переключения передач);
10 – картер сцепления;
11 – шестигранная гайка, 25 Нм + 90° (4 шт. для крепления подшипника);
12 – вал с фланцем и пружина сжатия;
13 – винт, 25 Нм (встроен в коробку передач с пружиной сжатия позади вала с фланцем)
