5.3.8. Разборка и сборка вторичного (ведомого) вала

Предупреждение При монтаже новых шестерен или нового вторичного (ведомого) вала соблюдайте технические данные Оба конических роликоподшипника следует заменять совместно.

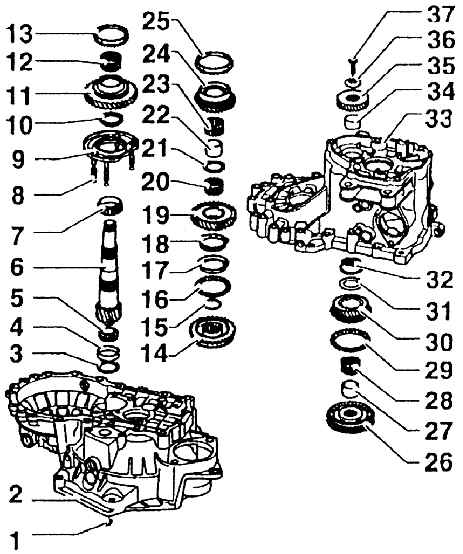

1 – шестигранная гайка, 25 Нм + 90° (4 шт. для крепления подшипника);

2 – картер сцепления;

3 – регулировочная прокладка;

4 – наружное кольцо конического роликоподшипника, малое;

5 – внутреннее кольцо конического роликоподшипника, малое;

6 – вторичный (ведомый) вал (подобранв пару с шестерней дифференциала, заменять вместе);

7 – внутреннее кольцо конического роликоподшипника, большое;

8 – уплотнительное кольцо (надеть уплотнительные кольца (4 шт.) на винты крепления подшипника);

9 – крепление подшипника, с наружным  кольцом конического роликопошипника,  большим, и винтами (наружное кольцо  заменять лишь вместе с большим  коническим роликоподшипником и  креплением подшипника);

10 – упорное кольцо (буртик упорного кольца направлен в сторону конического роликоподшипника);

11 – шестерня 1-ой передачи;

12 – игольчатый подшипник (для 1-ой передачи);

13 – блокирующее кольцo синхронизатора для

1-ой передачи;

14 – скользящая муфта с кареткой  синхронизатора для 1-ой и 2-ой передач  (после удаления стопорного кольца, поз.  15, снять через крепление подшипника);

15 – стопорное кольцо;

16 – блокирующее кольцо синхронизатора  для 2-ой передачи (проверить степень  износа, установить таким образом, чтобы  выемки входили в запоры скользящей  муфты, поз. 14);

17 – наружное кольцо (вложить в блокирующее кольцо синхронизатора, поз. 16, заменить при наличии следов износа или задирания;

18 – блокирующее кольцо синхронизатора (внутреннее кольцо, проверить степень износа кольца, проверить степень износа выступов);

19 – шестерня 2-ой передачи;

20 – игольчатый подшипник (для 2-ой передачи);

21 – упорное кольцо;

22 – втулка игольчатого подшипника для 3-ей передачи (удалять вместе с шестерней 2-ой передачи);

23 – игольчатый подшипник (для 3-ей передачи);

24 – шестерня 3-ей передачи;

25 – блокирующее кольцо; синхронизатора для 3-ей передачи (проверить степень износа);

26 – скользящая муфта с кареткой синхронизатора для 3-ей и 4-ой передач (снимать вместе с шестерней 2-ой передачи,

поз. 19 и 3-ей передачи, поз. 24);

27 – втулка (игольчатого подшипника, снимать вместе со скользящей муфтой и кареткой синхронизатора для 3-ей и 4-ой передач, поз. 26);

28 – игольчатый подшипник (для 4-ой передачи);

29 – блокирующее кольцо синхронизатора для 4-ой передачи (проверить степень износа);

30 – шестерня 4-ой передачи;

31 – упорное кольцо;

32 – игольчатый подшипник (для вторичного (ведомого) вала);

33 – картер коробки передач;

34 – втулка (игольчатого подшипника первичного (ведущего) вала);

35 – шестерня 5-ой передачи;

36 – тарельчатая пружина;

37 – винт М10, 80 Нм (с их помощью придерживается тарельчатая пружина)
