5.3.9. Разборка и сборка дифференциала

Предупреждение Прежде, чем приступить к сборке, нагреть внутреннее кольцо конического роликоподшипника на температуру 100° С. Заменять оба конических роликоподшипника вместе.

В случае замены конических роликоподшипников, коробки дифференциала, картера коробки передач и картера сцепления отрегулировать дифференциал

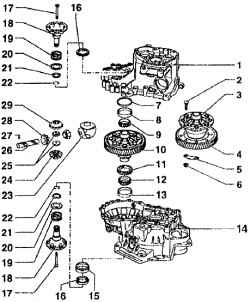

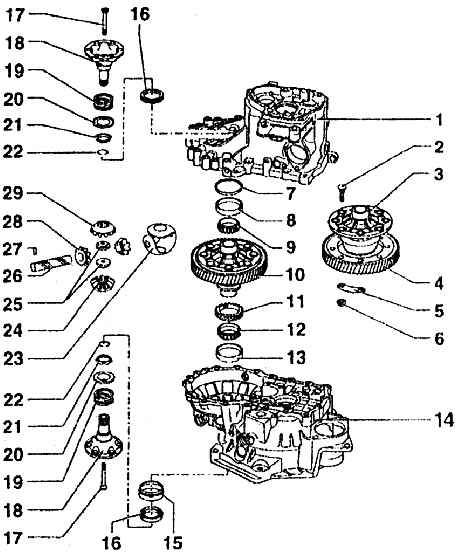

1 – картер коробки передач;

2 – винт;

3 – коробка дифференциала (свинчена с шестерней для привода вторичных  валов с фланцем, в коробках передач с пружинами сжатия позади валов с  фланцем имеется фаска для крепления  конических колец, поз. 21);

4 – шестерня для главной передачи (на заводе-изготовителе заклепана,  монтировать, нагрев предварительно  до температуры 100° С, установить на  коробку дифференциала, образует пару с вторичным (ведомым) валом;  при замене менять вместе;

5 – подкладка из листового металла;

6 – гайка, 70 Нм;

7 – регулировочная прокладка (для дифференциала);

8 – наружное кольцо конического роликоподшипника;

9 – внутреннее кольцо конического роликоподшипника;

10 – коробка дифференциала (с  приклепанной шестерней, для замены  шестерни следует высверлить  заклепки; прикрепление шестерни  винтами; в коробках передач с  пружинами сжатия позади валов с  фланцем имеется фаска для крепления  конических колец, поз. 21);

11 – шестерня привода спидометра (прежде чем запрессовывать внутреннее кольцо, установить до упора на коробку дифференциала);

12 – внутреннее кольцо конического роликоподшипника;

13 – наружное кольцо конического роликоподшипника;

14 – картер сцепления;

15 – гильза (для крепления уплотнительного кольца, поз. 16);

16 – уплотнительное кольцо;

17 – конический винт, 25 Нм (для закрепления вала с фланцем свинтить с резьбовой деталью, поз. 25);

18 – вал с фланцем (с резьбой для конических винтов);

19 – пружина сжатия для вала с фланцем (установлена позади вала с фланцем);

20 – упорное кольцо (смонтирован в сочетании с  пружинами сжатия позади вала с фланцем;  положение для сборки: фланец – к пружине  сжатия, буртик –к коническому кольцу);

21 – коническое кольцо (смонтировано в  сочетании с пружинами сжатия позади вала с  фланцем и с канавками для зацепления упорного  кольца; положение для сборки: конус направлен к  коробке дифференциала);

22 – стопорное кольцо (смонтировано в  сочетании с пружинами сжатия позади вала с  фланцем; когда разобран вал с фланцем, оно  держит в данном положении коническое кольцо,  упорное кольцо и пружину сжатия;

23 – сферический вкладыш (устанавливать смазанным трансмиссионным маслом);

24 – конический сателлит диференциала, большой;

25 – резьбовая деталь (смонтирована в сочетании с пружинами сжатия позади вала с фланцем);

26 – ось конических сателлитов дифференциала (выпрессовывать с помощью дорна);

27 – зажимная гильза (для стопорения оси конических сателлитов дифференциала);

28 – конический сателлит дифференциала, малый;

29 – конический сателлит диференциала, большой
