5.4.1. Положение для сборки привода переключения передач

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

У автомобилей с радиоприемником, оснащенным противоугонным помехоподавляющим кодом, следует выявить код и пометить его. Для того, чтобы выполнять работы на приводе переключения передач, нужно отсоединить провод аккумуляторной батареи для замыкания на "массу". Все опорные поверхности подшипников и поверхности соприкосновения следует смазать консистентной смазкой из полимочевины "G 052 142 А2".

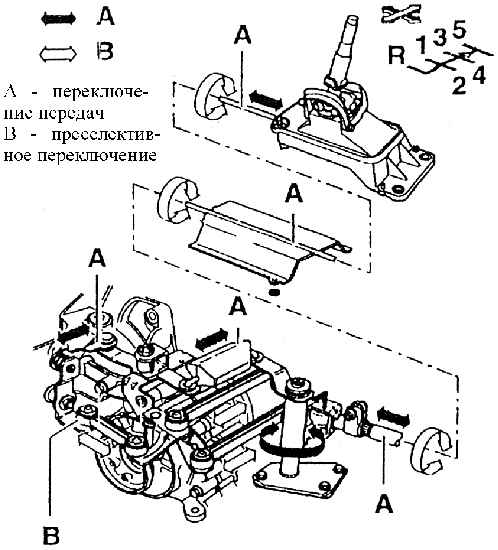

Положение для сборки привода переключения передач

А – штоки вилки переключения передач для переключения передач;

В – штоки вилки переключения передач для устройства преселективного управления переключением передач
