9.4.5. Установка колеса, амортизационной стойки, карданного вала и тормоза

ОБЩИЕ СВЕДЕНИЯ

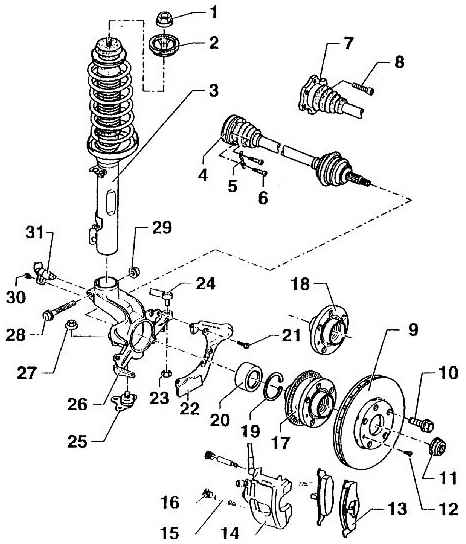

Сборочная схема установки колеса, амортизационной стойки, карданного вала и тормоза

Установка колеса, амортизационной стойки, карданного вала и тормоза

1 – шестигранная гайка с буртиком, самоконтрящаяся, 60 Нм;
2 – упор;
3 – амортизационная стойка;
4 – карданный вал с шарнирами равных угловых скоростей;
5 – подкладная пластина;
6 – винт с цилиндрической головкой и с внутренним многогранником в головке, 40 Нм, М8 х 47;
7 – внутренний шарнир;
8 – винт с цилиндрической головкой и с внутренним многогранником в головке, 40 Нм, М8 х 18;
9 – тормозной диск;
10 – болт крепления колеса, 120 Нм;
11 – двенадцатигранная гайка, самоконтрящаяся (после каждой сборки заменить);
12 – винт с крестообразным шлицем, 4 Нм;
13 – тормозные накладки;
14 – суппорт дискового колесного  тормозного механизма (осуществляя  работы по подвешиванию переднего  колеса, не отсоединять тормозной шланг,  подвешивать с помощью проволоки или же  иным аналогичным способом);
15 – направляющие болты, 25 Нм;
16 – колпак;
17 – ступица колеса с ротором генератора  импульсов датчика числа оборотов (лишь для автомобилей с  противоблокировочным устройством  "АВS");
18 – ступица колеса без ротора генератора импульсов (лишь для автомобилей без противоблокировочного устройства "АВS");
19 – стопорное кольцо (проследить за правильной установкой);
20 – подшипник ступицы колеса (заменить, т.к. в ходе выпрессовывания он приводится в негодность);
21 – винт с шестигранной головкой, 9.5 Нм;
22 – защитный лист;
23 – шестигранная гайка, самоконтрящаяся,
45 Нм (после каждой сборки заменить);
24 – тяга рулевой трапеции;
25 – головка шарового шарнира (проворить  резиновую манжету на неповрежденность,  при необходимости заменить головку  шарового шарнира);
26 – крышка подшипника ступицы колеса;
27 – шестигранная гайка с буртиком, самоконтрящаяся, 45 Нм (после каждой сборки заменить);
28 – винт с шестигранной головкой (после каждой сборки заменить);
29 – шестигранная гайка с буртиком, самоконтрящаяся (затянуть с приложением 50 Нм и повернуть еще на 90°, после каждой сборки заменить);
30 – винт с внутренним шестигранником в головке, 8 Нм;
31 – датчик числа оборотов (лишь для  автомобилей с противоблокировочным  устройством "АВS"; прежде, чем  установить датчик, смазать слоем твердой  пластичной смазки G 000 650)
