10.3. Снятие, проверка состояния компонентов и установка главного цилиндра сцепления

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. При помощи шприца откачайте гидравлическую жидкость из резервуара главного цилиндра сцепления.
2. Отсоедините гидравлическую линию, - для отпускания штуцерной гайки следует воспользоваться специальным накидным ключом с разрезной головкой, для сбора проливаемой жидкости подложите под разъем ветошь, сразу же закупорьте открытый конец трубки.

Не допускайте попадания гидравлической жидкости на окрашенные кузовные панели.

3. В случае необходимости снимите нижнюю секцию(и) отделки левой части панели приборов.
4. Отсоедините возвратную пружину, извлеките шплинт и отсоедините разрезной палец наконечника штока толкателя главного цилиндра от педали сцепления.
5. Отдайте крепежные гайки и снимите сборку главного цилиндра с задней переборки двигательного отсека.

Разборка и проверка состояния компонентов

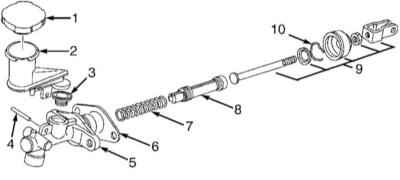

Конструкция главного цилиндра сцепления

1  —   Крышка резервуара гидравлической жидкости
2  —   Резервуар гидравлической жидкости
3  —   Уплотнительная посадочная втулка
4  —   Штифт
5  —   Сборка главного цилиндра
6  —   Посадочный фланец
7  —   Возвратная пружина
8  —   Поршень
9  —   Толкатель
10  —   Стопорное кольцо поршня




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Извлеките цилиндрический штифт и аккуратно отделите резервуар гидравлической жидкости от сборки главного цилиндра.
2. Сдвиньте назад пыльник и снимите стопорное кольцо, - постарайтесь не допустить выпадения таких компонентов, как шток толкателя, шайба, поршень и возвратная пружина.
3. Внимательно изучите состояние всех компонентов главного цилиндра, проверяя их на наличие признаков износа, развития коррозии и механических повреждений. В случае необходимости произведите замену сборки цилиндра.


Сборка

Сборка производится в порядке, обратном порядку демонтажа компонентов, - не забудьте смазать контактные поверхности толкателя и поршня силиконовой смазкой типа № 004404003.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке. Проследите, чтобы крепежные гайки были затянуты с требуемым усилием.
2. Залейте в резервуар необходимое количество гидравлической жидкости требуемого сорта (см. Главу Текущее обслуживание) затем прокачайте тракт, удалив из него воздушные пробки (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления).
