11.12. Снятие и установка компонентов сборки стояночного тормоза (модели с дисковыми тормозными механизмами задних колес)

Снятие

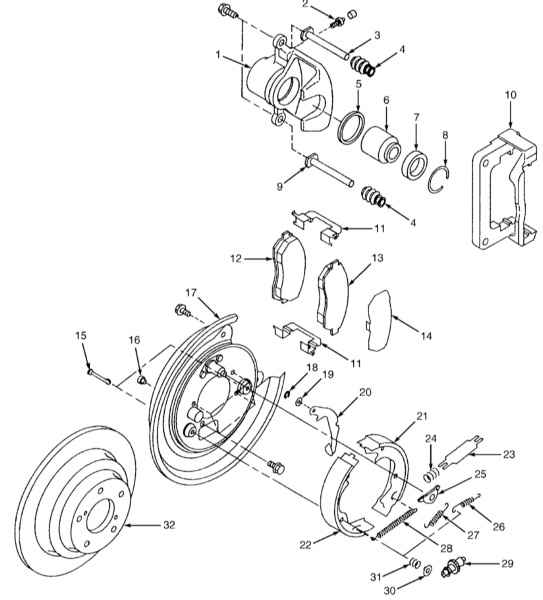

Конструкция дисковых тормозных механизмов задних колес

1  —   Суппорт
2  —   Вентиль прокачки
3  —   Направляющий палец (зеленый)
4  —   Защитный чехол
5  —   Уплотнительная манжета
6  —   Поршень
7  —   Пыльник
8  —   Стопорное кольцо
9  —   Блокировочный палец (желтый)
10  —   Анкерная скоба
11  —   Пружинные фиксаторы колодок
12  —   Внутренняя колодка
13  —   Наружная колодка
14  —   Регулировочная прокладка
15  —   Анкерный палец
16  —   Заглушка
17  —   Тормозной щит

18  —   Держатель
19  —   Пружинная шайба
20  —   Исполнительный рычаг привода стояночного тормоза
21  —   Задний башмак стояночного тормоза
22  —   Передний башмак стояночного тормоза
23  —   Разжимная планка
24  —   Разжимная пружина
25  —   Направляющая пластина
26  —   Возвратная пружина заднего башмака
27  —   Возвратная пружина переднего башмака
28  —   Регулировочная пружина
29  —   Регулятор
30  —   Тарелка направляющей пружины
31  —   Направляющая пружина
32  —   Тормозной диск


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку дискового тормозного механизма с анкерной скобы и отведите ее в сторону.
2. Продев отвертку в специальное отверстие в тормозном щите (предварительно извлеките заглушку) и вращая ею зубчатое колесо регулятора, ослабьте прижим тормозных башмаков к стенкам барабана. Снимите тормозной диск со ступицы.
3. Отсоедините возвратные пружины башмаков. Снимите направляющую пружину и анкерный палец переднего башмака.
4. Снимите разжимную планку и ее пружину.
5. Снимите сборку регулятора.
6. Снимите башмак.
7. Снимите направляющую пружину и анкерный палец заднего башмака.
8. Отсоедините приводной трос от исполнительного рычага стояночного тормоза.
9. Снимите с башмака рычаг и его установочные шайбы.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установка производится в обратном порядке.
2. В заключение отрегулируйте привод стояночного тормоза (см. Раздел Проверка и регулировка привода стояночного тормоза).
