14.7. Снятие и установка компонентов SRS

Модуль управления (ECU)

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Произведите отключение SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Модуль управления расположен под крышкой в передней части центральной консоли.
3. Снимите левую нижнюю секцию отделки панели приборов.

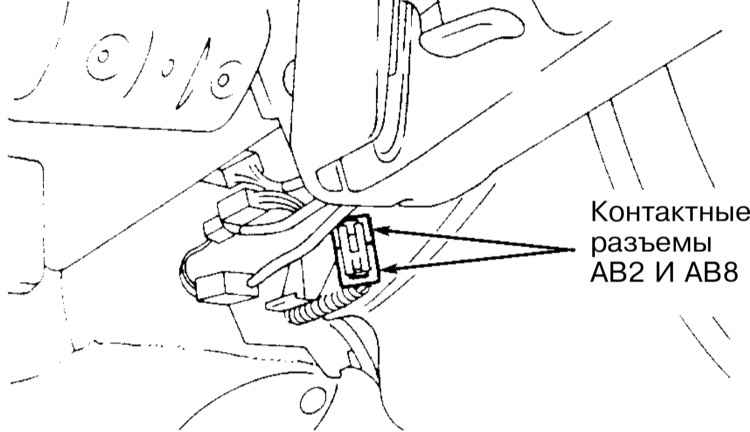

4. Отсоедините электропроводку модуля водительской подушки безопасности, - контактные разъемы АВ3 и АВ8 в основании рулевой колонки.

Электропроводку SRS легко определить по ярко-желтому цвету изоляции.

5. Снимите ящик консоли.
6. Отсоедините электропроводку от модуля управления SRS.

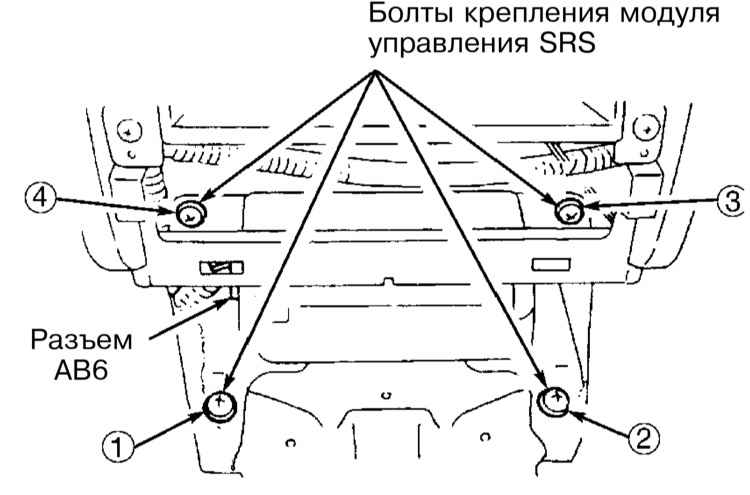

7. Действуя строго в определенном порядке, отпустите болты крепления модуля управления SRS (болты оснащены головками типа TORX).

8. Аккуратно снимите ECU SRS.
9. Установка производится в обратном порядке. Проследите, чтобы НОВЫЕ болты крепления модуля были затянуты с требуемым усилием.
10. Удостоверьтесь в надежности фиксации контактных разъемов, затем активируйте SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Пружинный кабельный барабан

Контактный барабан входит в состав сборки комбинированных подрулевых переключателей (см. Раздел Снятие и установка сборки комбинированных подрулевых переключателей Главы Подвеска и рулевое управление).

Модуль водительской подушки безопасности

См. Раздел Снятие и установка модуля подушки безопасности Главы Подвеска и рулевое управление.

Датчики передних подушек безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите соответствующее переднее колесо и локер защиты его арки.
3. Отсоедините электропроводку от датчика передней подушки безопасности.
4. Отдайте две крепежных гайки и снимите датчик.
5. Установка производится в обратном порядке. Проследите, чтобы весь крепеж был затянут с требуемым усилием.
6. В заключение активируйте SRS и удостоверьтесь в исправности срабатывания ее контрольной лампы (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Модуль передней пассажирской подушки безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования). 2. Снимите сборку вещевого ящика. 3. Отсоедините электропроводку модуля пассажирской подушки (желтая изоляция).

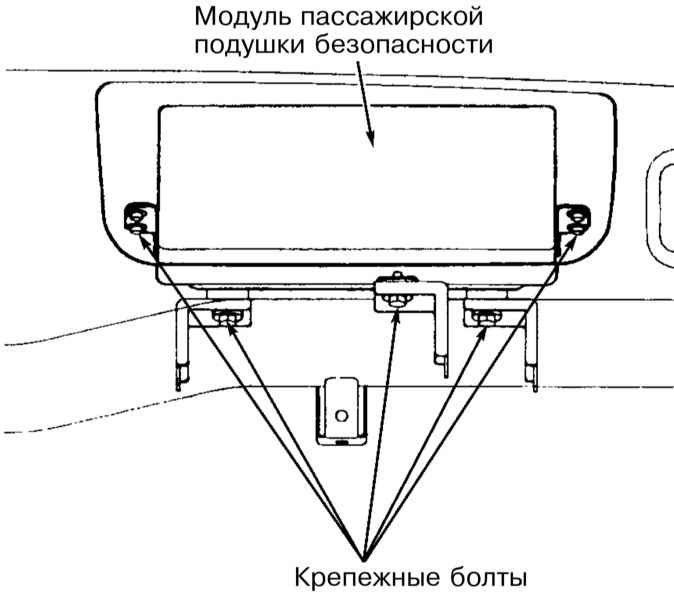

4. Выверните 7 крепежных болтов и аккуратно снимите модуль подушки безопасности.
5. Установка производится в обратном порядке. Проследите, чтобы НОВЫЕ болты крепления модуля были затянуты с требуемым усилием. 6. Удостоверьтесь в надежности фиксации контактных разъемов, затем активируйте SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).

Боковые подушки безопасности

Модули боковых подушек вмонтированы в спинки передних сидений и в случае необходимости заменяются в сборе с последними.

Датчики боковых подушек безопасности

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отключите SRS (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
2. Снимите панель отделки соответствующей передней стойки.
3. Выверните два крепежных болта и снимите датчик.
4. Установка производится в обратном порядке. Проследите, чтобы крепеж был затянут с требуемым усилием.
5. Активируйте SRS и удостоверьтесь в исправности срабатывания ее контрольной лампы (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования).
