3.28. Регулировка педалей ножного тормоза и сцепленияРегулировка педалей ножного тормоза и сцепления (каждые 25
000 км пробега или раз в 12 месяцев)
Свободный ход педали
|
|
|
|
| 1. Свободным ходом педали называется величина
ее перемещения от верхней точки до точки, в которой возникает ощущение
сопротивления выжиманию, т.е. до начала активации гидравлического
привода соответствующей системы (сцепления или тормозов). Если результат
измерения выходит за пределы допустимого диапазона, следует произвести
соответствующую корректировку (см. далее).
|
|

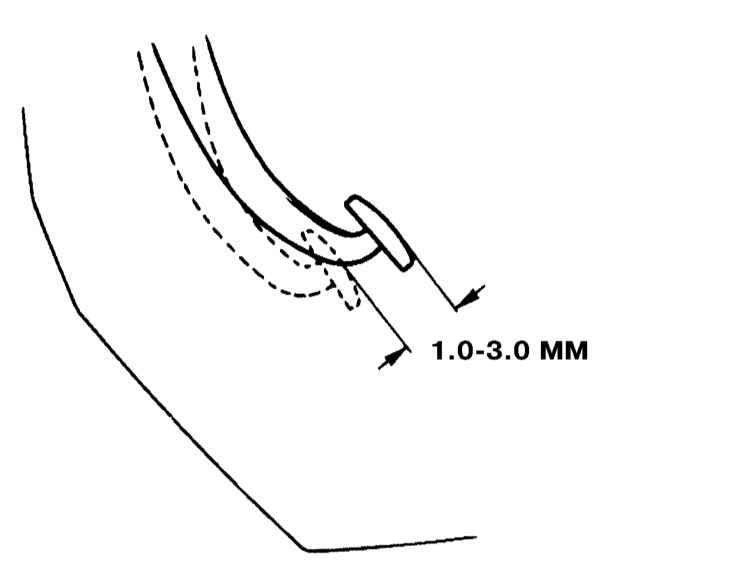

2. Для регулировки величины свободного хода
педали сцепления ослабьте контргайку ее толкателя и вращением штока
последнего добиться требуемого результата. Не забудьте затянуть контргайку.

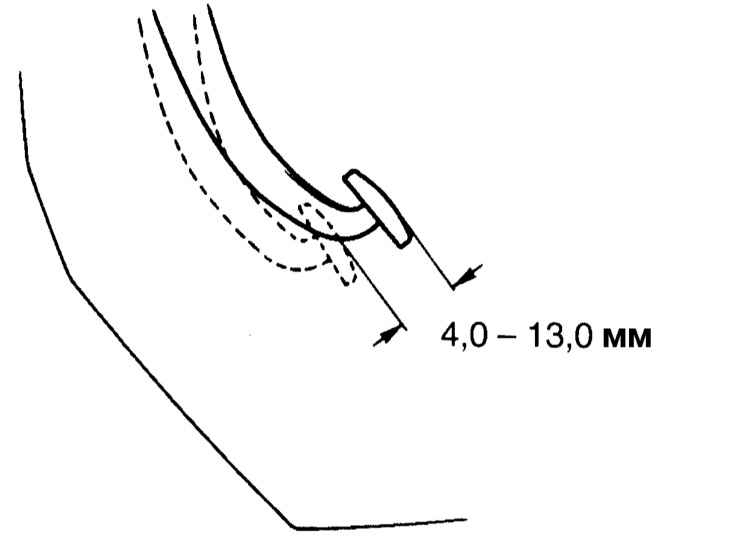

3. Перед измерением величины свободного хода педали ножного тормоза
необходимо выжать ее с полдюжины раз при заглушенном двигателе. Ослабьте
контргайку и добейтесь требуемого результата вращением штока толкателя.
Затяните контргайку.
|
|
Рабочий ход педали ножного тормоза
|

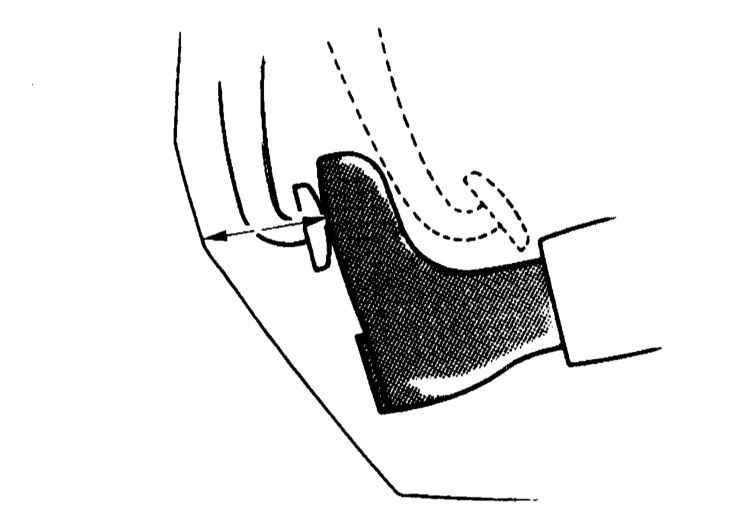

Нажмите на педаль ножного тормоза с усилием
около
30 кГс (294 Н)
и измерьте расстояние от
поверхности колодки педали до пола. Для моделей с левосторонним рулевым
управлением минимальное допустимое значение составляет 65 мм, с правосторонним
- 85 мм. Если результат измерения выходит за установленную границу обращайтесь
за помощью к специалистам станции техобслуживания Subaru.
|
|
