6.9. Снятие и установка корпуса дросселя

Помните, что бензин является в высшей степени огнеопасной жидкостью!

При работе с компонентами системы питания соблюдайте все принятые меры пожарной безопасности.

Не курите! Не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской!

Не производите обслуживание системы в помещениях, оборудованных работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды).

Не забывайте, что бензин относится к числу канцерогенных веществ, т.е., - веществ, способствующих развитию рака!

Старайтесь не допускать попадания топлива на открытые участки тела, пользуйтесь резиновыми защитными перчатками, при случайном непредвиденным контакте с горючим тщательно промывайте руки теплой водой с мылом.

Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня.

Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением.
Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе.

При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

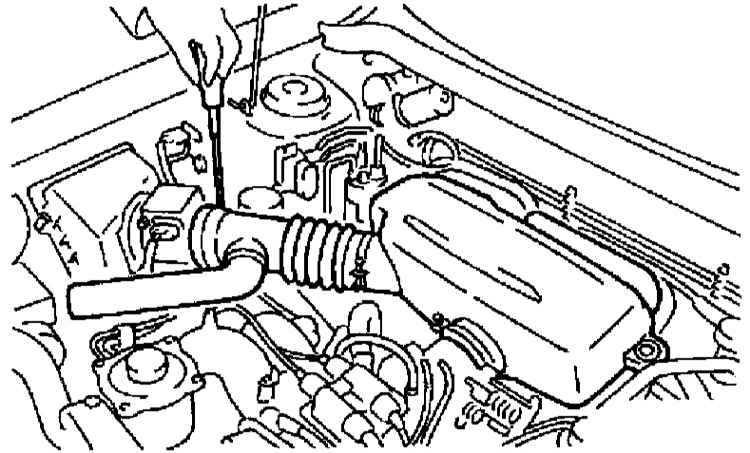

2. Отпустите хомут крепления рукава воздухозаборника к нагнетательной камере воздушного тракта и сборке датчика MAF.

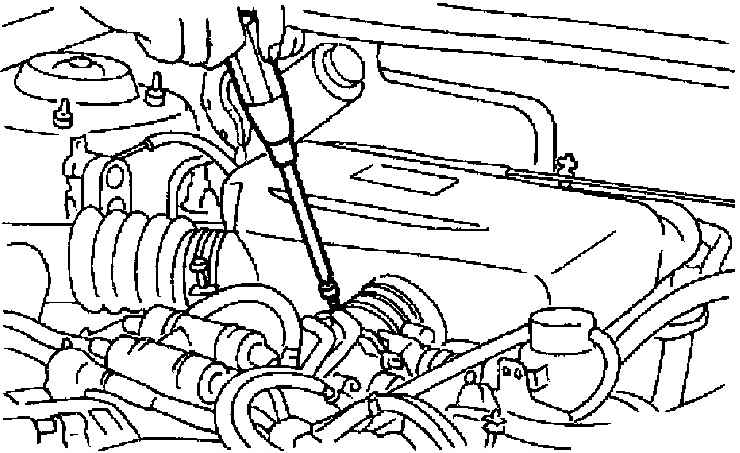

3. Ослабьте хомут крепления нагнетательной камеры воздушного тракта к корпусу дросселя.

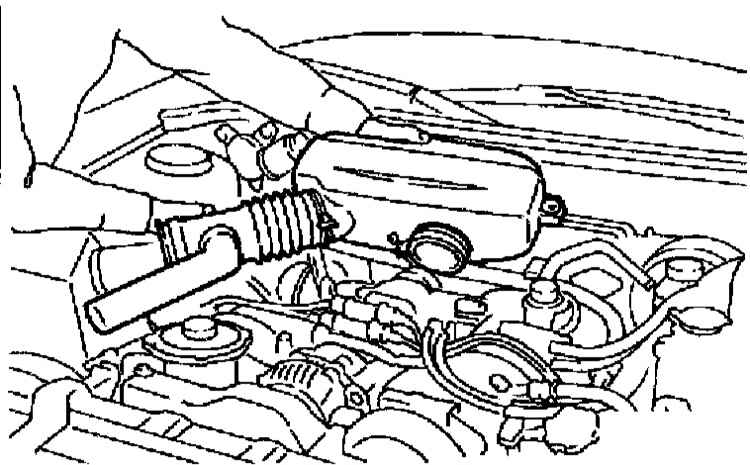

4. Отсоедините перепускной и воздушные шланги и снимите нагнетательную камеру в сборе с рукавом воздухозаборника.

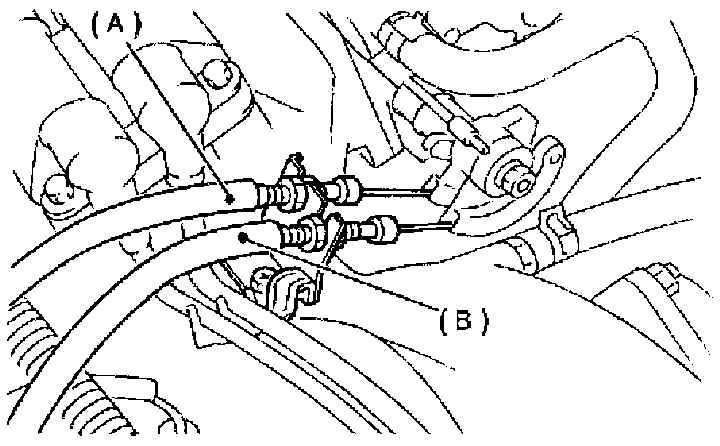

5. Отсоедините тросы газа (А) и привода темпостата (В).

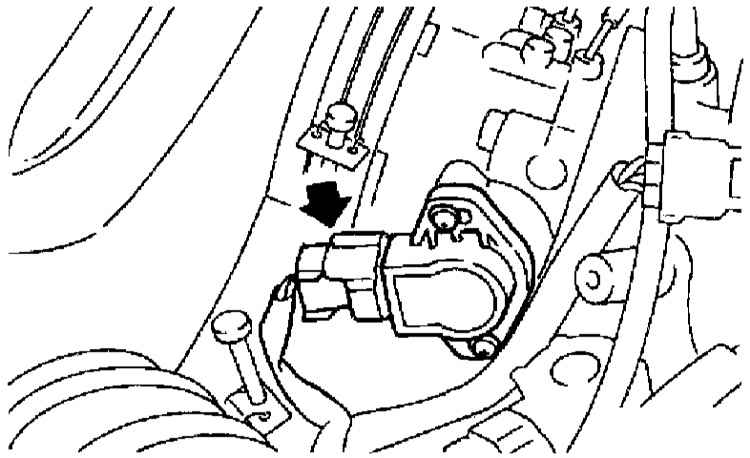

6. Отсоедините электропроводку от датчика положения дроссельной заслонки (TPS).

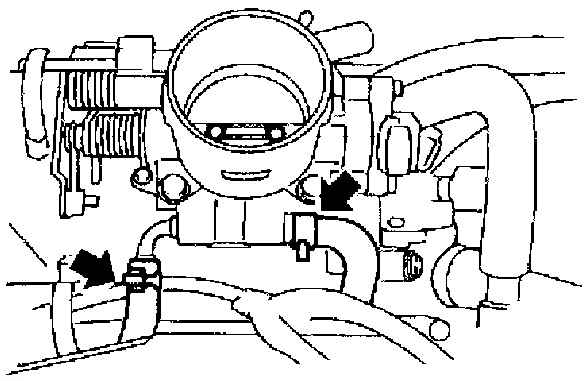

7. Отсоедините от корпуса дросселя шланги охладительного тракта.

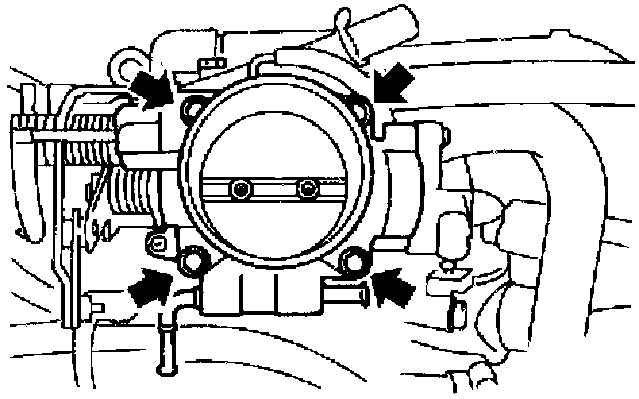

8. Выверните крепежные болты и снимите корпус дросселя с впускного трубопровода.
9. Установка производится в обратном порядке, - не забудьте заменить уплотнительную прокладку, проследите, чтобы крепеж был затянут с требуемым усилием (22 Нм: для корпуса дросселя; 5 Нм: для нагнетательной камеры).
