7.19. Стартеры Mitsubishi - проверка и обслуживаниеОбщая информация
Конструкция стартеров Mitsubishi

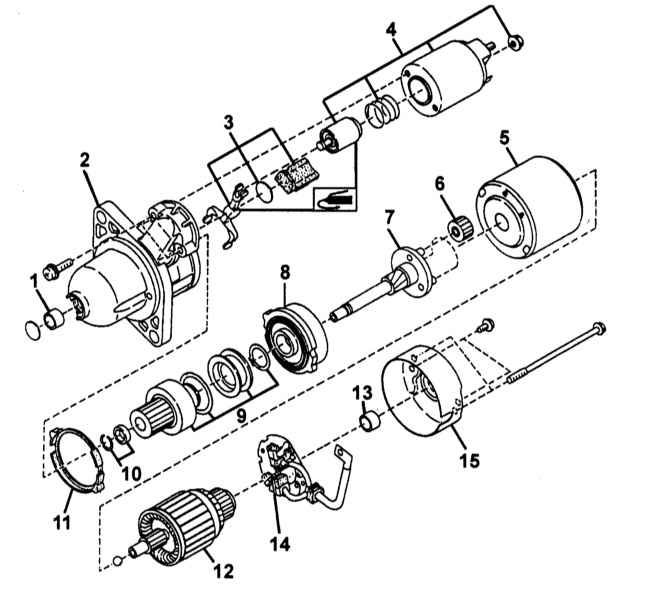

Конструкция стартеров Mitsubishi MIT70381A и MIT75681

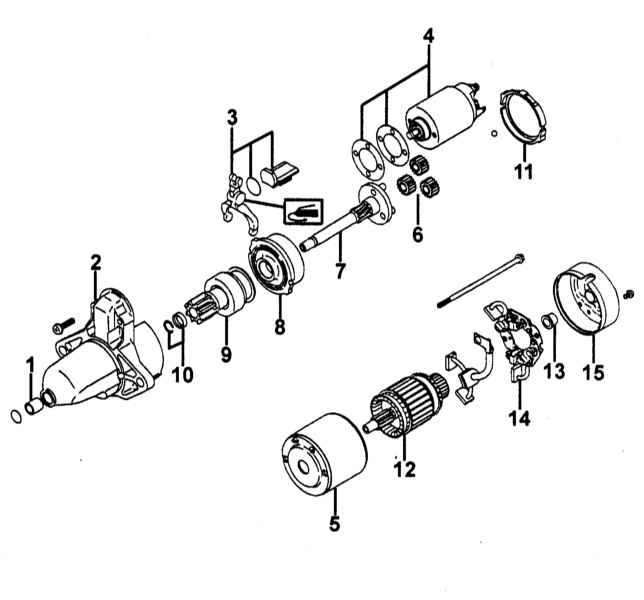

Конструкция стартера Mitsubishi MIT77181
Проверка

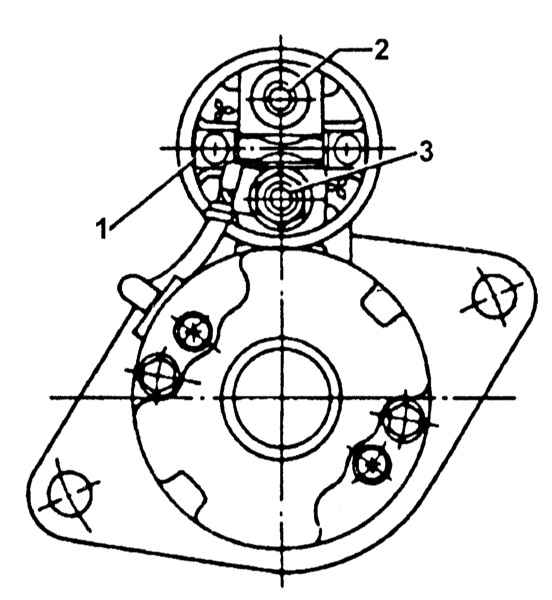

Тяговое реле
Проверка исправности функционирования сборки тягового реле
Подключите положительную клемму батареи к выводу S тягового реле, а отрицательную
- к корпусу стартера. Шестерня должна сместиться по оси вала, причем стартер может
иногда прокручиваться.
Отсоедините провод от вывода М и подсоедините к выводу положительную клемму батареи,
отрицательная клемма батареи вновь подключается к корпусу стартера, - шестерня
должна вернуться в исходное положение, даже она была выдвинута при помощи отвертки.
Вновь выдвиньте шестерню в крайнее положение и измерьте зазор между нею и корпусом
сборки. Сравните результат измерения с требованиями Спецификаций.

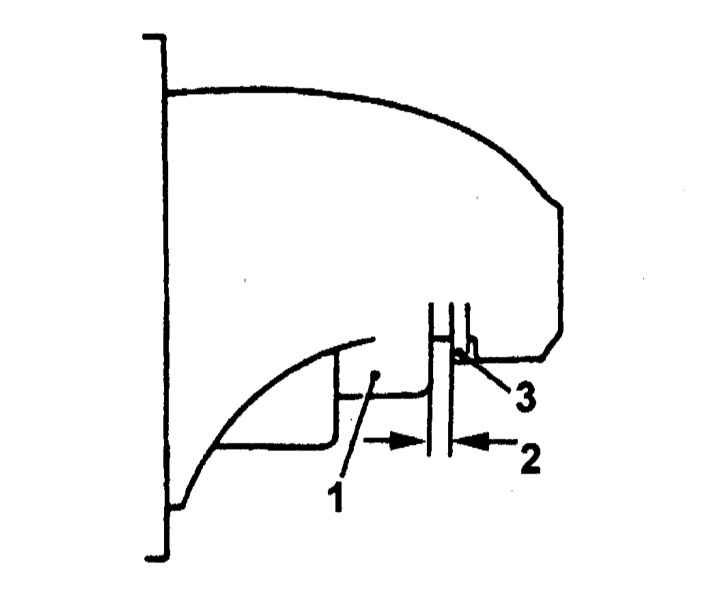

Проверка величины вылета ведущей шестерни
Рабочие характеристики стартера
|
|
| 1. Как и на стартерах Nippondenso проверка производится в
трех режимах: без нагрузки, под нагрузкой и с прикладыванием тормозного
момента.
2. Описание проверок см. в Разделе Стартеры Nippondenso
- проверка и обслуживание.
3. Сравните результаты проверок с требованиями Спецификаций.
В случае необходимости произведите соответствующие исправления/замены.
|
|
Обслуживание
Разборка

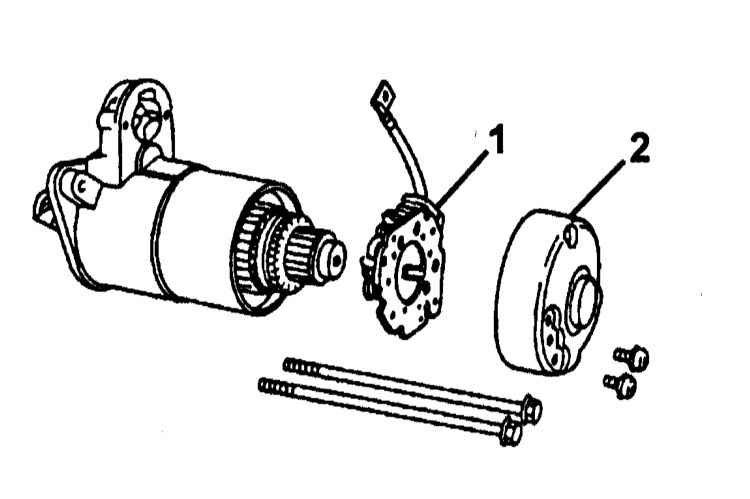

Снятие щеткодержателя

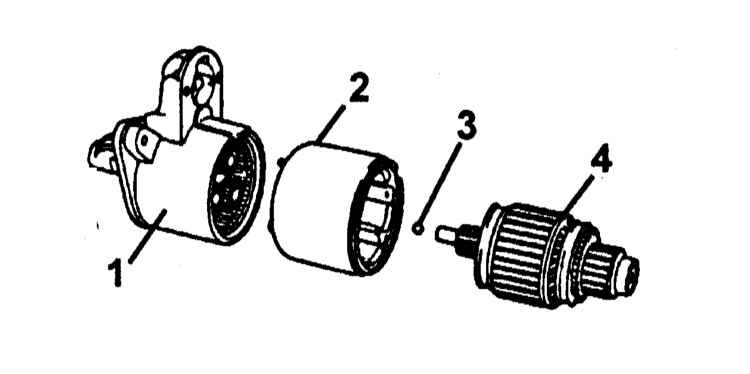

Снятие якоря и статора

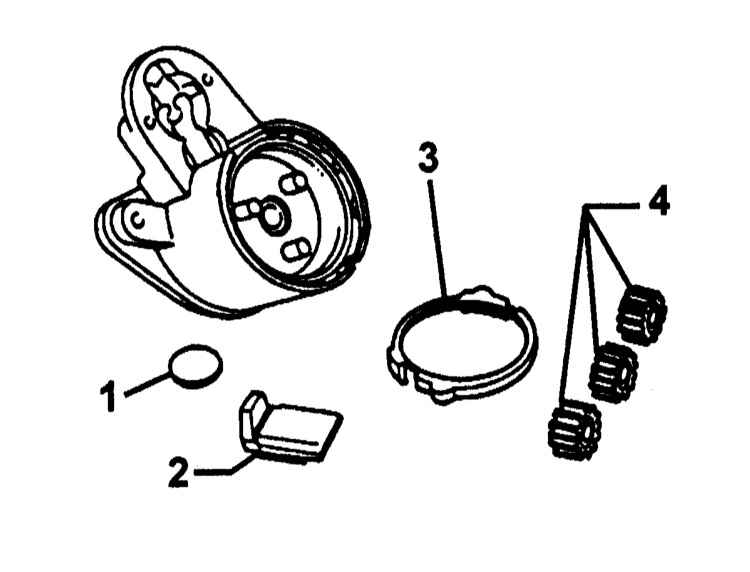

Извлечение компонентов планетарного редуктора
|
|
|
1. Отпустите крепежную гайку и отсоедините электропроводку
от клеммы М тягового реле.
2. Выверните крепежные болты и снимите тяговое реле в сборе с плунжером
и его пружиной.
3. Выверните два стяжных болта и винты крепления щеткодержателя.
Отделите от стартерной сборки задний кронштейн и щеткодержатель.
4. Маркером или чертилкой пометьте положение корпуса статора относительно
переднего кронштейна. Извлеките якорь, затем снимите статор, - постарайтесь
не потерять используемый в качестве подшипника шарик.
5. Снимите уплотнительное кольцо, три планетарные шестерни, прокладку
и пластину.
6. Снимите обгонную муфту в сборе с валом, - постарайтесь запомнить
установочное положение рычага.
7. Отожмите помещенный в стопор зажим и отведите стопор от кольца.
Удалите кольцо и стопор и снимите обгонную муфту с вала.
|
|
Проверка состояния и ремонт компонентов
Якорь
См. Раздел Стартеры Nippondenso - проверка и обслуживание.
Обгонная муфта
|
|
|
1. Проверьте зубья шестерни на наличие сколов и
признаков чрезмерного износа.
2. В случае необходимости произведите замену.
3. Вручную проверьте плавность вращения шестерни, - шестерня должна
вращаться только в одном направлении.
|
|
|
Ни в коем случае не промывайте
сборку обгонной муфты ни в каких растворителях!
|
Щетки и щеткодержатель
|
|
|
|
1. Измерьте длину щеток, сравните результаты
измерения с требованиями Спецификаций в случае
необходимости произведите замену.
2. Проверьте плавность движения щеток внутри держателей.
|

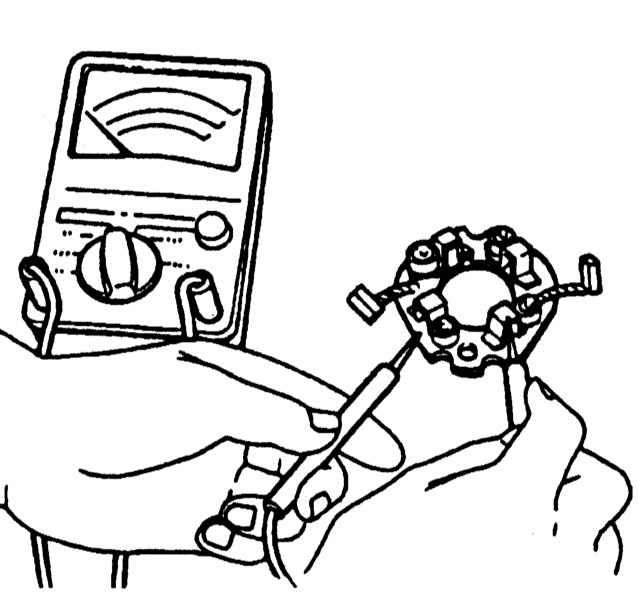

| 3. Удостоверьтесь в отсутствии проводимости
между щеткодержателем и его пластиной.
|
|
| 4. Измерьте развиваемое щеточными пружинами
усилие. Сравните результаты измерений с требованиями Спецификаций
в случае необходимости произведите замену. |
|
Тяговое реле
|
|
|
1. Удостоверьтесь в наличии проводимости между клеммами
S и М, а также между клеммой S и корпусом сборки.
2. Между клеммами М и В проводимости быть не должно.
|
|
Сборка
Сборка производится в порядке обратном порядку демонтажа компонентов. Обратите
внимание на следующие моменты:
- Внимательно следите за порядком и правильностью установки всех компонентов;
- Перечисленные ниже компоненты перед установкой подлежат смазыванию:
- Передний и задний подшипники;
- Шестерня вала якоря;
- Поверхность плунжера;
- Поверхность рычага;
- Пазы вала шестерни;
- Поверхность рычага и обгонной муфты;
- Шарик на торце вала якоря;
- Внутренние компоненты планетарной передачи.
- Закончив сборку, удостоверьтесь в исправности функционирования стартера.
|
