10.14. Замена тормозных колодок ручного тормоза на задних дисковых тормозах

Детали ручного тормоза на задних дисковых тормозах

1 – тормозной щит
2 – скоба
3 – пружинная шайба
4 – рычаг ручного тормоза
5 – передняя колодка ручного тормоза
6 – задняя колодка ручного тормоза
7 – пружина
8 – направляющая планка
9 – пластина крепления
10 – возвратная пружина передней тормозной колодки
11 – возвратная пружина задней тормозной колодки
12 – регулятор
14 – тарелка пружины
15 – пружина
16 – штифт
17– пробка

На моделях с задними тормозными дисками ручной тормоз работает независимо от гидравлической тормозной системы. При этом используются тормозные колодки барабанного типа, а в качестве тормозного барабана используется внутренняя часть тормозного диска.
Предупреждение

Обязательно производите замену всех колодок, даже если границы износа достигла одно колодка.

При работе тормозных колодок образуется тормозная пыль, которая содержит асбест, вредный для здоровья. Поэтому при очистке тормозных колодок не пользуйтесь сжатым воздухом и не вдыхайте пыль.


ПОРЯДОК ВЫПОЛНЕНИЯ

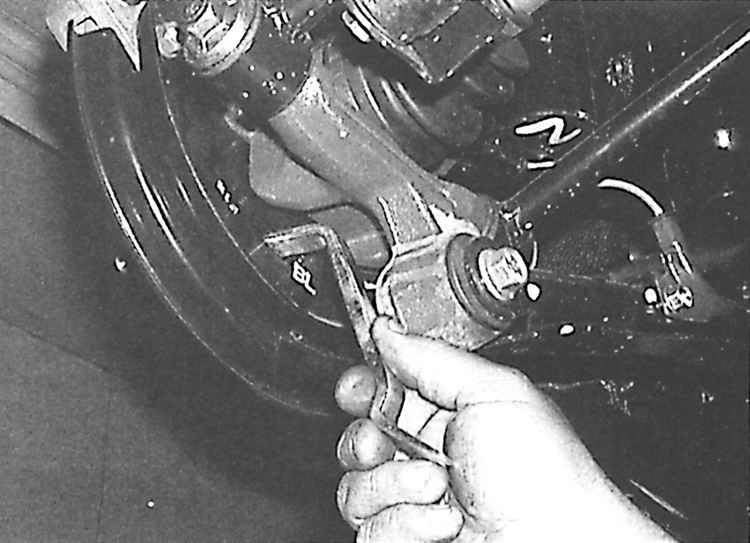

1. Снимите тормозной диск.
2. Если тормозной диск не снимается со ступицы, проверьте, что стояночный тормоз полностью отпущен.
3. Если тормозной барабан все еще не снимается со ступицы, необходимо отвести от него тормозные колодки. Это может быть выполнено после снятия пробки с тормозного щита.

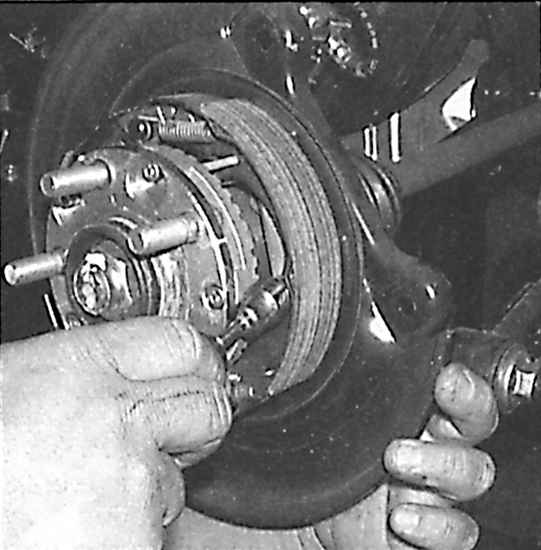

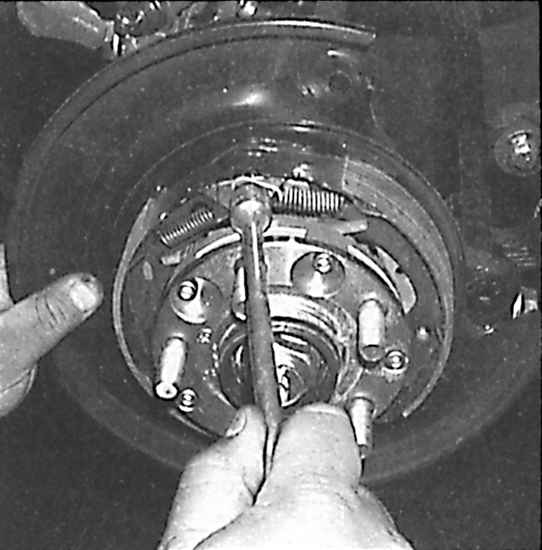

4. Используя отвертку или изогнутый рычаг, вращайте зубчатое регулировочное колесо и отведите тормозные колодки от тормозного диска.
5. Используя специальную жидкость, очистите тормозные колодки ручного тормоза.

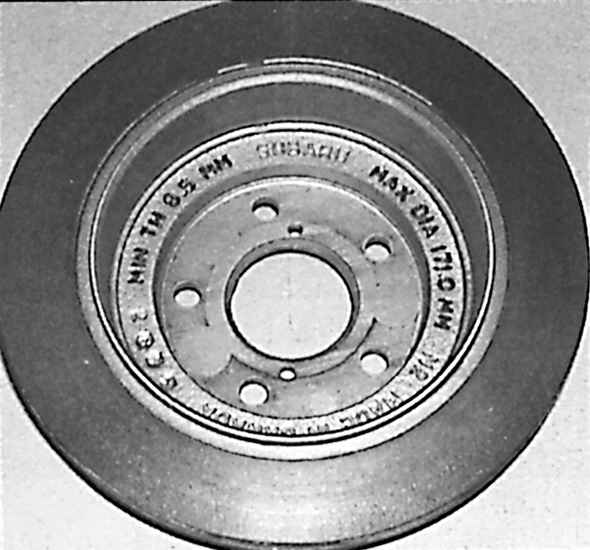

6. Проверьте состояние тормозного диска. Измерьте толщину тормозного диска и диаметр тормозного барабана. Минимальная толщина тормозного диска (слева) и максимальный диаметр тормозного барабана (справа) выбиты на внутренней поверхности тормозного диска.
7. Снимите тарелку пружины фиксации передней тормозной колодки, нажимая тарелку и поворачивая ее на 90°.
8. Снимите тарелку пружины фиксации задней тормозной колодки, нажимая тарелку и поворачивая ее на 90°.

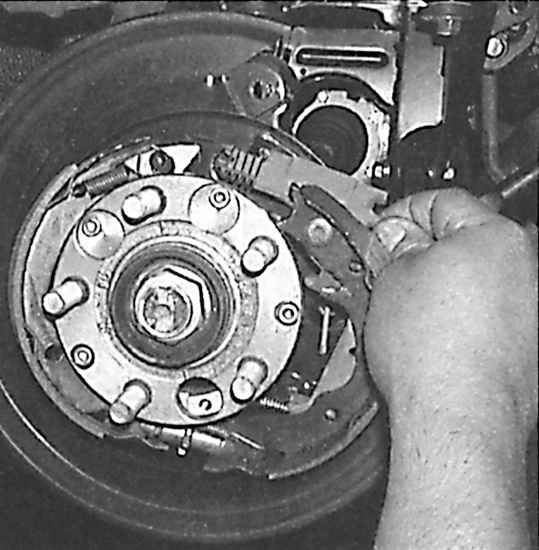

9. Снимите верхнюю возвратную пружину задней тормозной колодки.
10. Снимите направляющую планку и пружину.

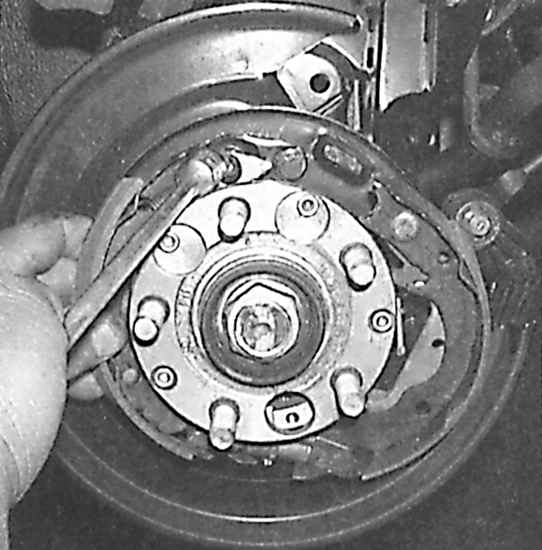

11. Снимите верхнюю возвратную пружину передней тормозной колодки.

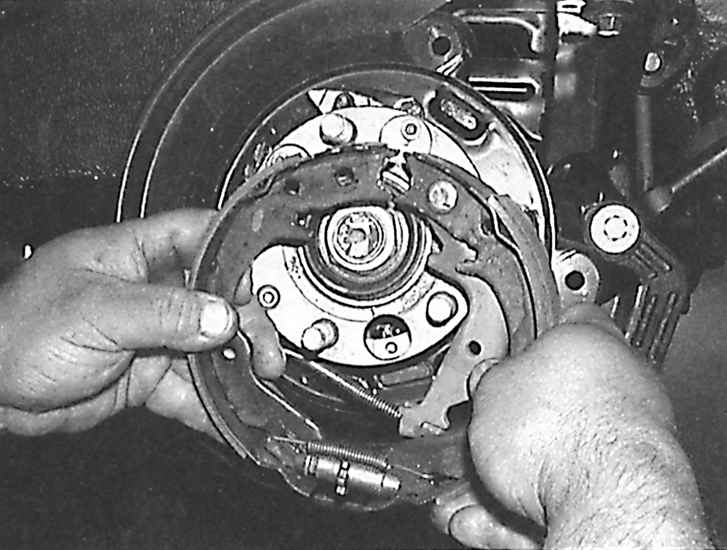

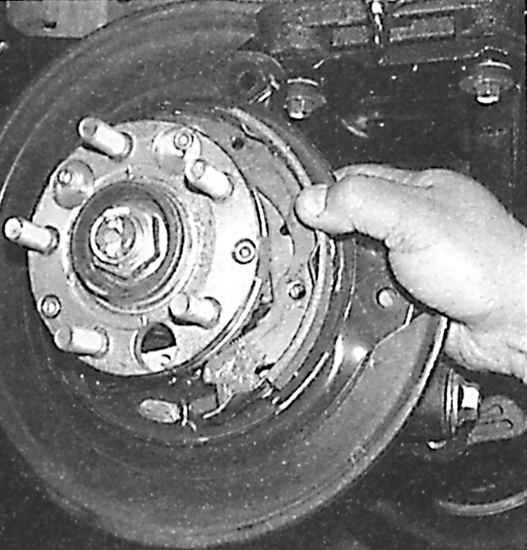

12. Снимите тормозные колодки вместе с регулятором и нижней возвратной пружиной.
13. Нанесите слой высокотемпературной смазки на тормозной щит в местах контакта щита с тормозными колодками.

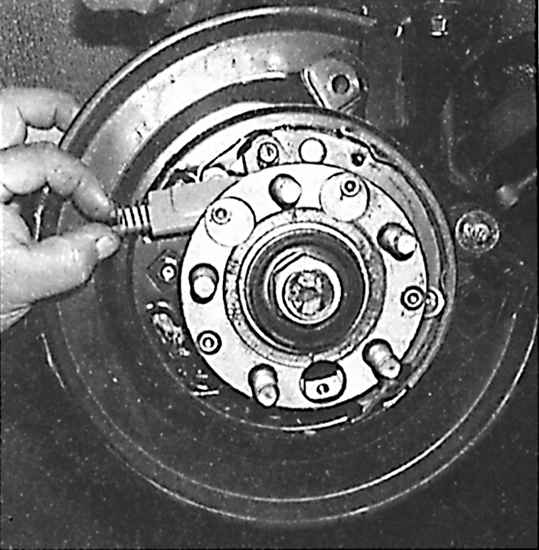

14. Установите рычаг ручного тормоза на новую заднюю тормозную колодку, подсоедините к рычагу трос ручного тормоза и установите заднюю тормозную колодку.
15. Установите пружину и фиксатор задней тормозной колодки, нажимая на фиксатор и поворачивая его на 90°.
16. Установите направляющую планку вместе с пружиной на заднюю тормозную колодку.

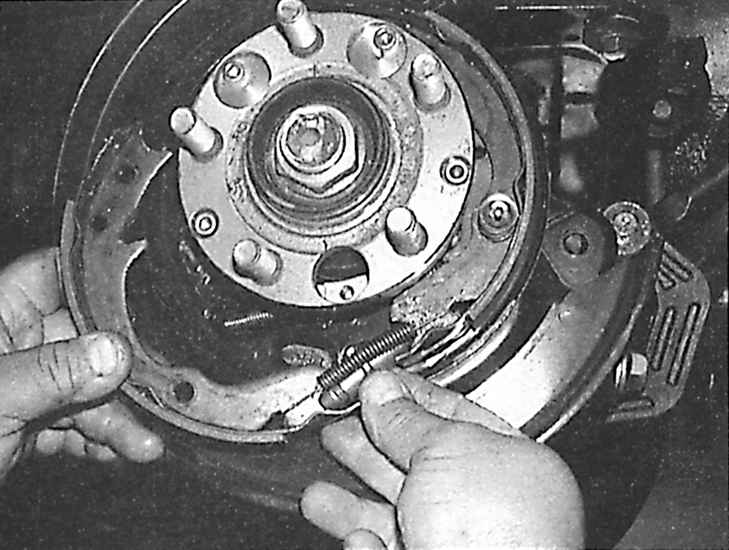

17. Установите нижнюю возвратную пружину и регулятор на тормозные колодки.

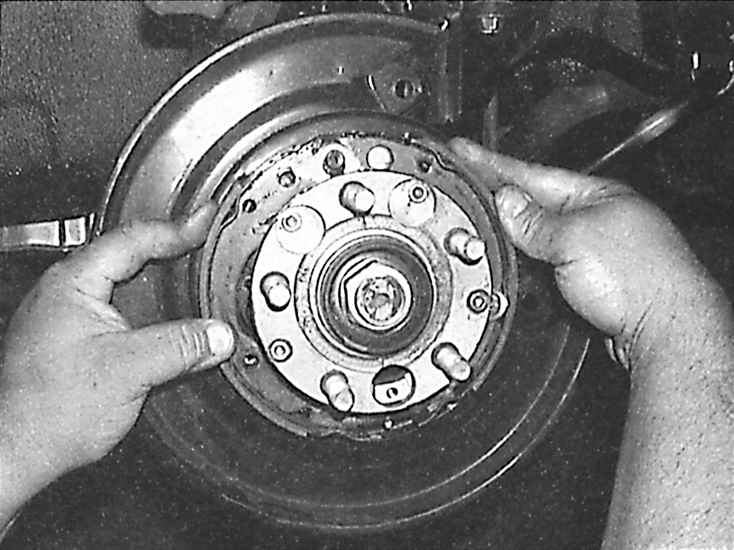

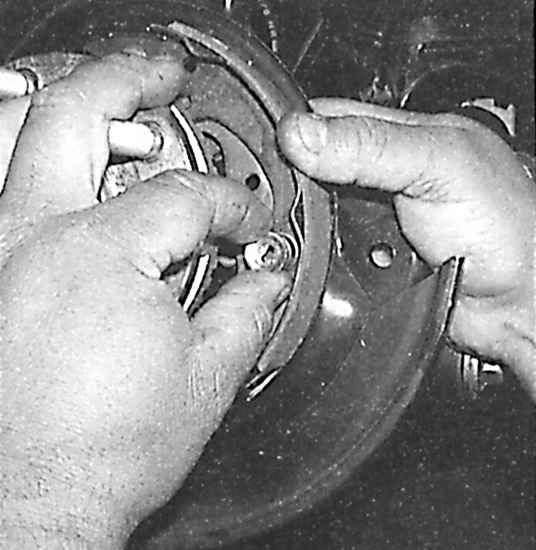

18. Установите переднюю тормозную колодку на место, совместив ее с направляющей тормозных колодок.
19. Установите пружину и фиксатор передней тормозной колодки, нажимая фиксатор и поворачивая его на 90°.
20. Установите верхние возвратные пружины передней и задней тормозных колодок.
21. Повторите операции по замене колодок ручного тормоза на втором колесе.

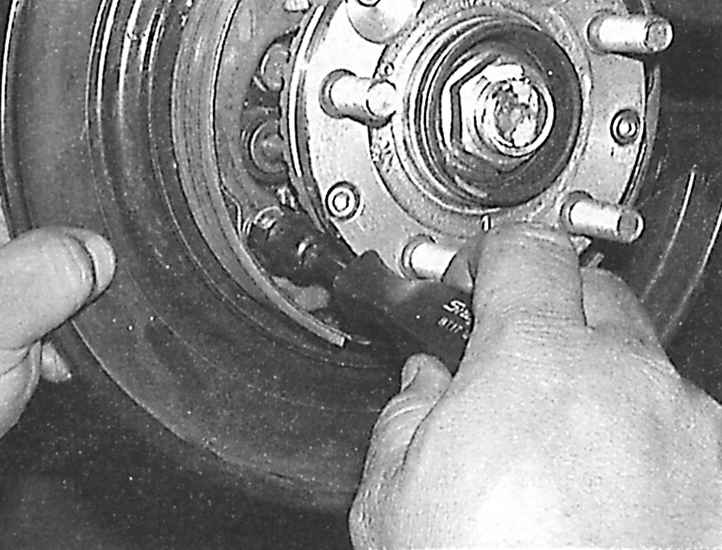

22. Установите тормозной диск. Вращая отверткой колесо регулятора, разведите тормозные колодки настолько, чтобы тормозной диск вращался без заметного сопротивления.
23. Установите держатели суппорта, тормозные колодки и суппорт.
24. Установите колеса и опустите автомобиль.
