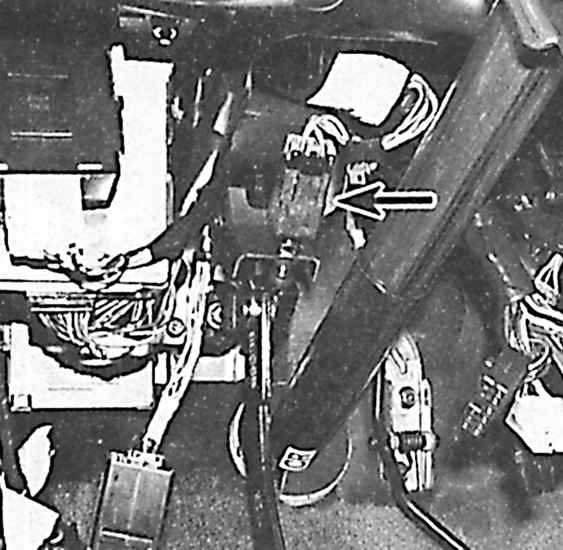

10.17. Выключатель стоп-сигналаРасположение выключателя стоп-сигнала
|
|
Выключатель стоп-сигнала закреплен на кронштейне
в верхней части педали тормоза. |

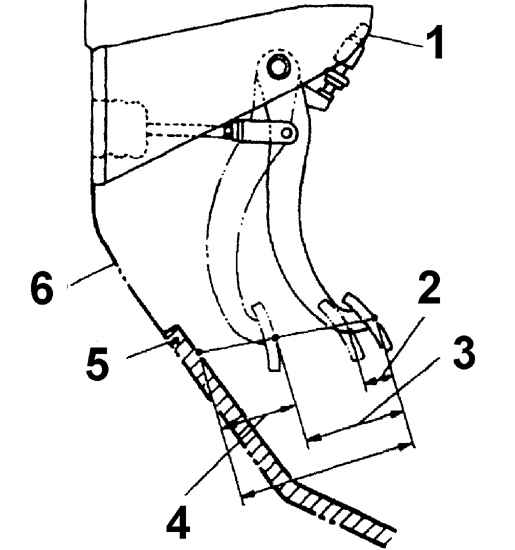

Положение педали тормоза при регулировке свободного
хода
|
|
1 – выключатель стоп-сигнала
2 – свободный ход педали тормоза
3 – полный ход педали тормоза
4 – расстояние от нажатой педали тормоза до пола
5 – ковровое покрытие пола
6 – перегородка моторного отсека
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините от выключателя стоп-сигнала
электрический разъем и к контактам выключателя подсоедините омметр. |
| 2. Проверьте, что при отпущенной
педали тормоза контакты выключателя стоп-сигнала разомкнуты, а при
нажатии педали тормоза контакты выключателя замыкаются. |
|
Регулировка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Проверьте высоту установки и
свободный ход педали тормоза. |
 |

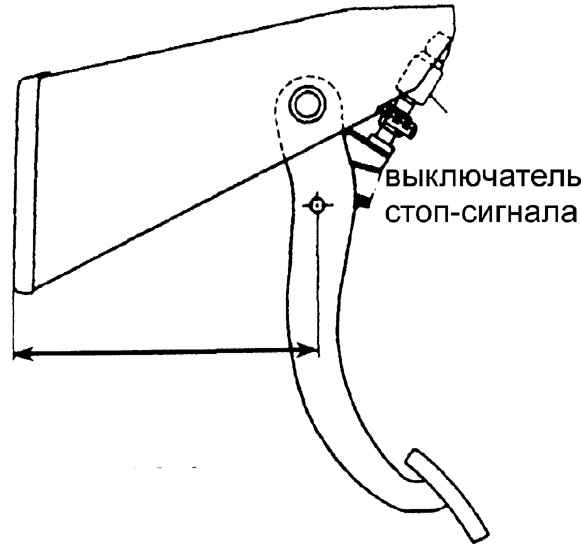

2. Для регулировки высоты педали
тормоза отсоедините от выключателя стоп-сигнала электрический разъем,
ослабьте контргайку крепления выключателя и, вращая выключатель, установите
высоту педали тормоза (высота установки педали тормоза измеряется
от перегородки моторного отсека). |
| 3. Подсоедините к выключателю стоп-сигнала
электрический разъем и проверьте работу выключателя. |
| 4. Для регулировки свободного
хода педали тормоза ослабьте контргайку на толкателе тормоза и, вращая
толкатель, установите требуемый свободный ход, после чего затяните
контргайку (см. рис. Положение педали
тормоза при регулировке свободного хода). |
 |

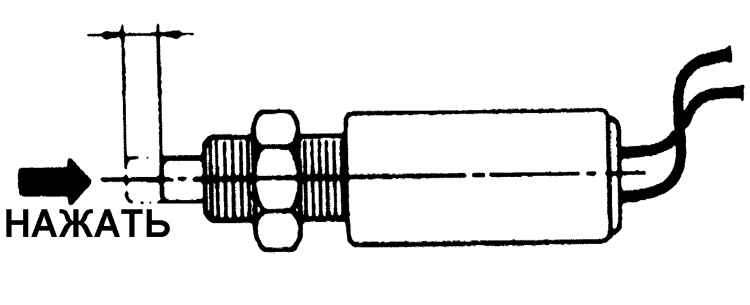

5. Для регулировки положения выключателя
стоп-сигнала ослабьте контргайку выключателя и, поворачивая выключатель,
отрегулируйте его положение так, чтобы плунжер выступал из выключателя
на 1–3 мм. Затяните контргайку. |
|
Замена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините от выключателя стоп-сигнала
электрический разъем. |
| 2. Отвинтите контргайку выключателя и вывинтите
выключатель из кронштейна. |
| 3. Установка производится в последовательности,
обратной снятию. При необходимости отрегулируйте положение выключателя
стоп-сигнала. |
|
|
|
