13.10. Передний бампер

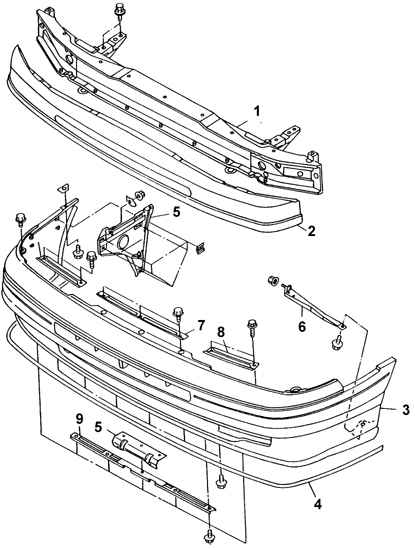

Детали переднего бампера автомобилей с 1990 до 1994 года

1 – балка бампера
2 – энергопоглотитель
3 – накладка бампера
4 – молдинг
5 – кронштейн

6 – кронштейн
7 – верхний центральный фиксатор
8 – верхний боковой фиксатор
9 – нижний фиксатор

Детали переднего бампера автомобилей с 1995 года

1 – накладка бампера
2 – балка бампера
3 – кронштейн
4 – кронштейн

5 – заднее крепление
6 – энергопоглотитель
7 – фиксатор
8 – нижние кронштейны балки

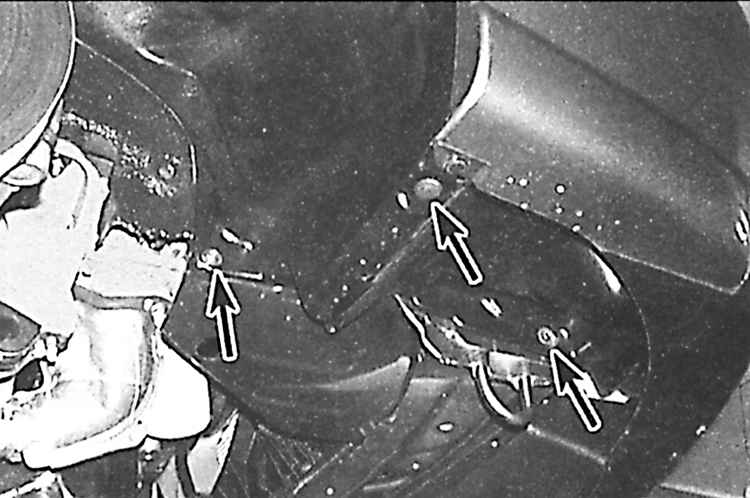

Расположение боковых винтов крепления накладки бампера

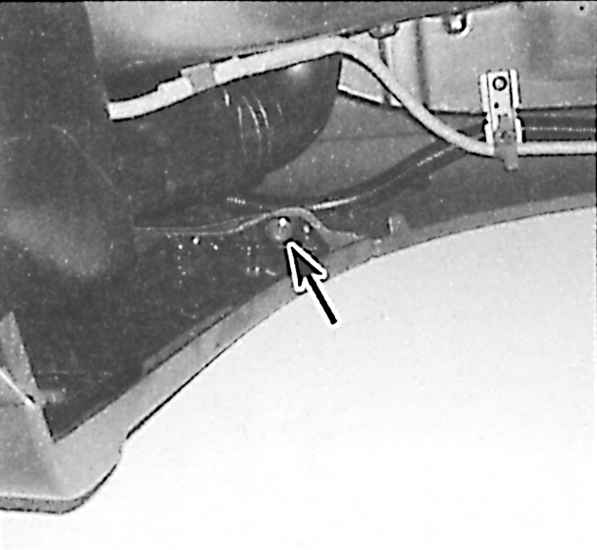

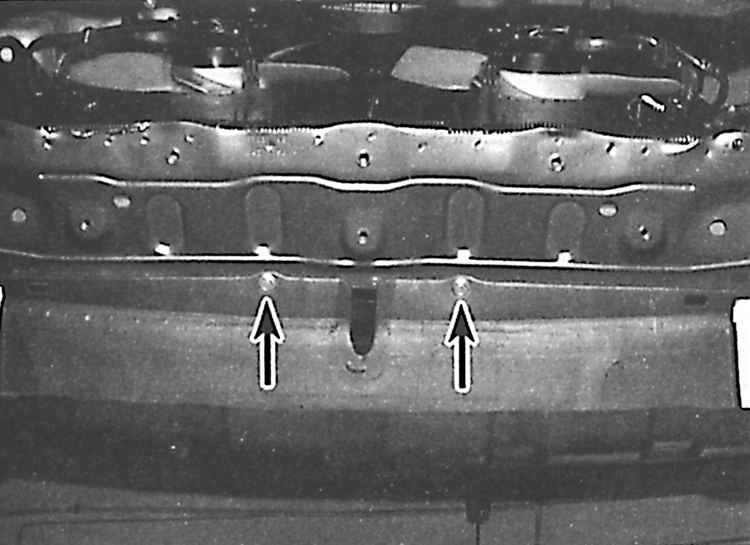

Крепление обратной стороны накладки бампера

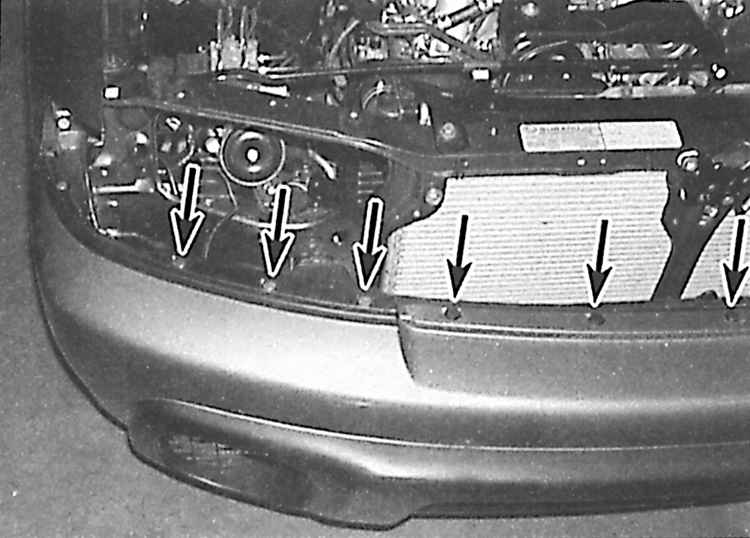

Расположение пластиковых соединителей крепления верхней части накладки бампера

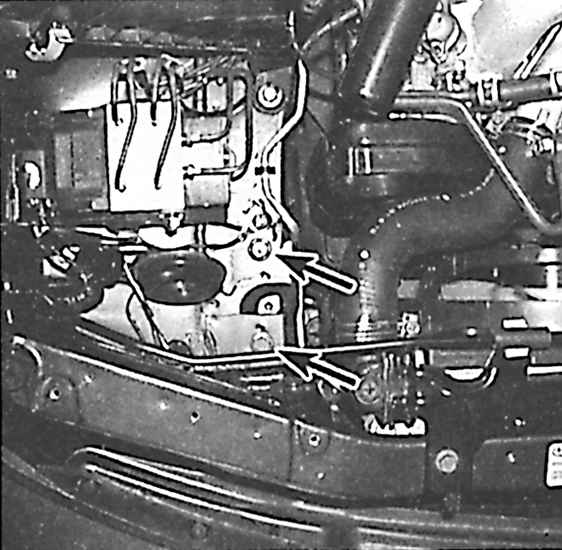

Расположение левых верхних болтов крепления бампера

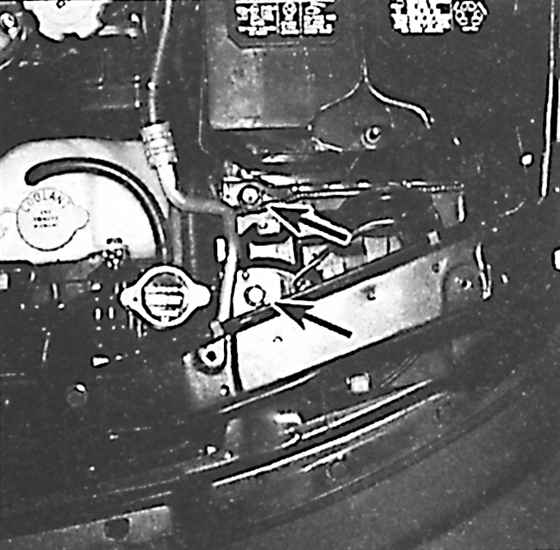

Расположение правых верхних болтов крепления бампера

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите колеса.
	2. Снимите переднюю часть брызговика двигателя и два маленьких боковых брызговика.
3. Отвинтите болты и винты и снимите накладку бампера (см. рис. Расположение боковых винтов крепления накладки бампера, Крепление обратной стороны накладки бампера, Расположение пластиковых соединителей крепления верхней части накладки бампера).
4. Отвинтите болты и снимите бампер с автомобиля (см. рис. Расположение левых верхних болтов крепления бампера, Расположение правых верхних болтов крепления бампера).
5. Установка производится в последовательности, обратной снятию.
