13.15. Стекло двери

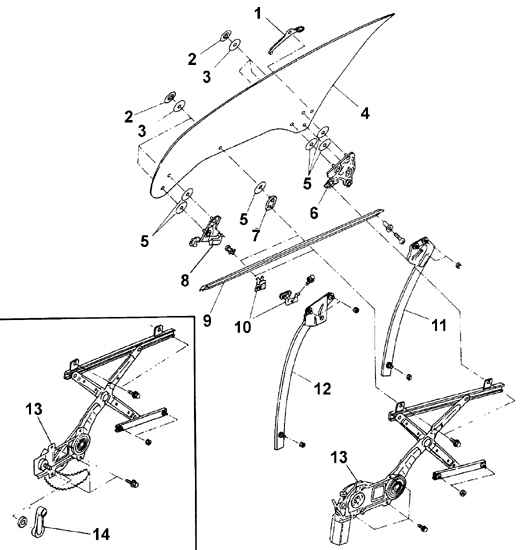

Детали крепления стекла и стеклоподъемник передней двери на моделях 1990 года

1 – направляющая
2 – гайка
3 – прокладка
4 – стекло двери
5 – шайба
6 – задний фиксатор стекла
7 – центральный фиксатор стекла
8 – передний фиксатор стекла
9 – наружный уплотнитель
10 – стабилизатор
11 – задняя направляющая стекла
12 – передняя направляющая стекла
13 – стеклоподъемник
14 – ручка стеклоподъемника

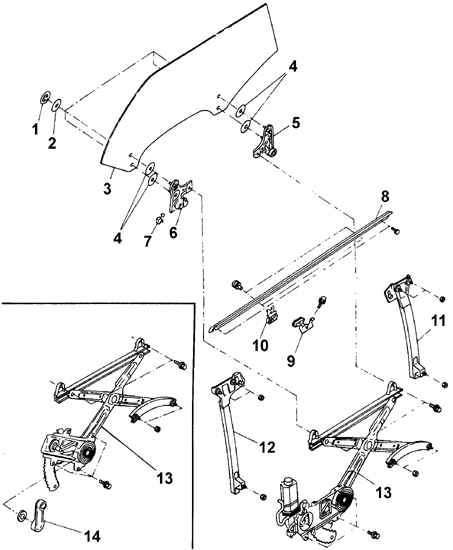

Детали крепления стекла и стеклоподъемник задней двери на модели 1990 года

1 – гайка
2 – прокладка
3 – стекло двери
4 – шайба
5 – задний фиксатор стекла
6 – передний фиксатор стекла
7 – ползун
8 – наружный уплотнитель
9 – внутренний стабилизатор
10 – внешний стабилизатор
11 – задняя направляющая стекла
12 – передняя направляющая стекла
13 – стеклоподъемник
14 – ручка стеклоподъемника

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите обивку двери и защитную пленку.
2. Опустите стекло двери до упора вниз.
3. На моделях с 1995 года отсоедините электрический разъем от наружного зеркала и снимите декоративную накладку отделки зеркала с двери.
4. Снимите внутреннюю ручку открытия двери и тяги.
5. Отвинтите болт крепления стабилизатора (указан стрелкой) стекла и снимите стабилизатор.

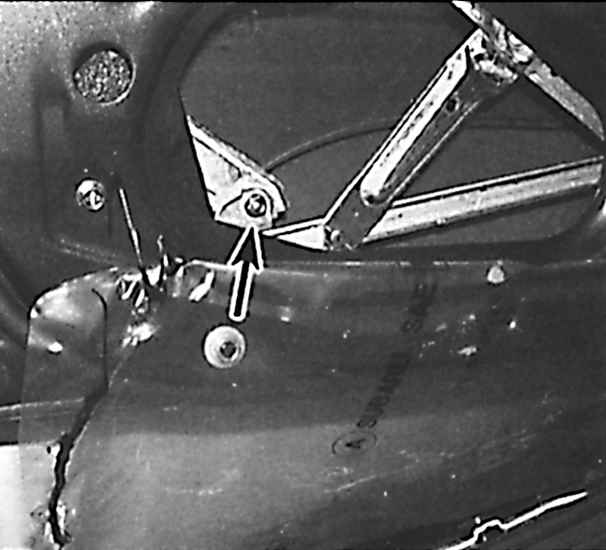

6. Отвинтите болт крепления фиксатора стекла (указан стрелкой).
7. Извлеките стекло вверх из двери.
8. Установка производится в последовательности, обратной снятию.
