5.16. Проверка и замена элементов системы впрыска топлива

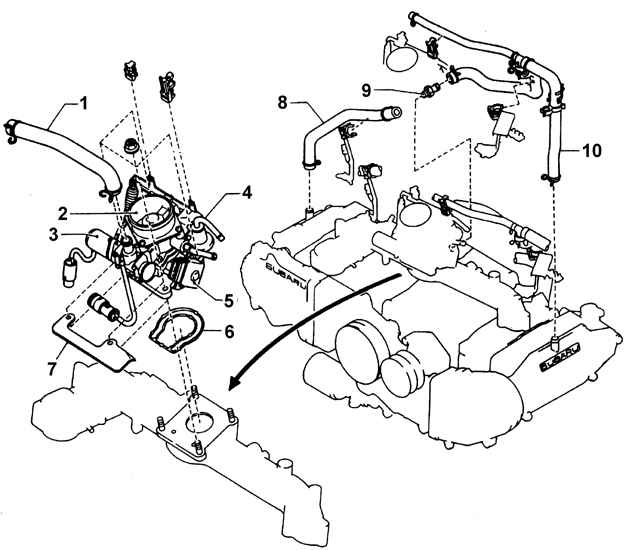

Корпус дросселя системы впрыска (SPFI)

1 – впускной воздушный шланг
2 – диффузор
3 – клапан регулировки подачи воздуха
4 – регулятор давления
5 – датчик положения дроссельной заслонки
6 – прокладка
7 – кронштейн
8 – шланг вентиляции картера
9 – клапан вентиляции картера
10 – шланг вентиляции картера

Снятие
Предупреждение

Снятие корпуса дросселя необходимо производить на холодном двигателе.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Отсоедините электрический разъем от датчика положения дроссельной заслонки.
3. Отсоедините трос акселератора от рычага дроссельной заслонки.

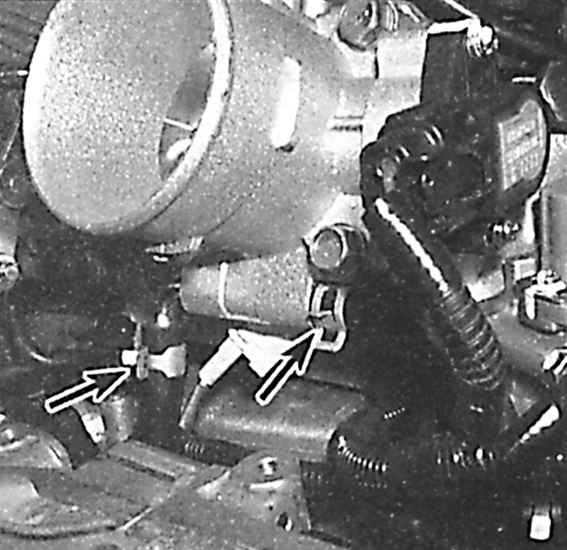

4. Промаркируйте и отсоедините вакуумные шланги и шланги подачи охлаждающей жидкости от корпуса дросселя (хомуты крепления шлангов указаны стрелками).

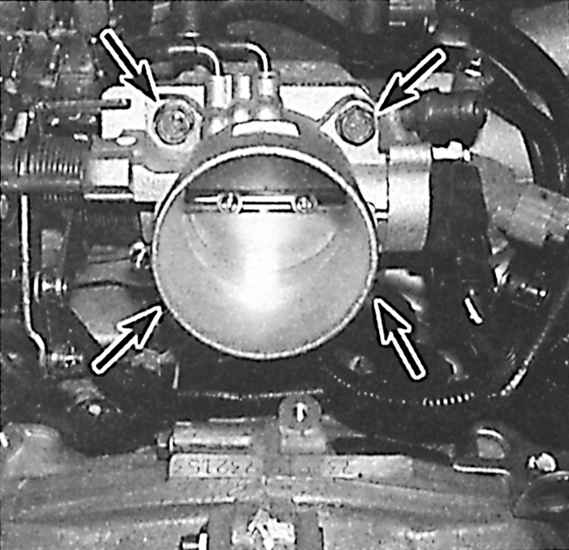

5. Отвинтите 4 болта (указаны стрелками) крепления корпуса дросселя и снимите корпус дросселя вместе с прокладкой с впускного коллектора.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Используя мягкую щетку, очистите корпус дросселя, затем продуйте все каналы сжатым воздухом.
2. Установка корпуса дросселя производится в последовательности, обратной снятию.
