5.5. Топливный насос

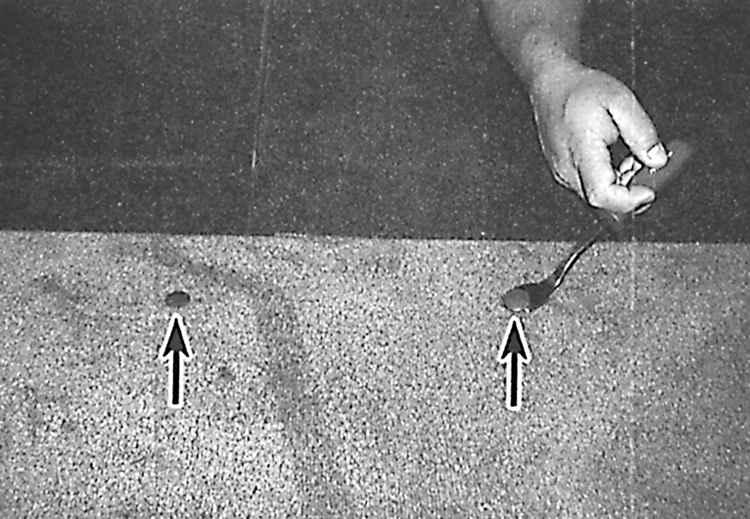

Снятие пистонов крепления ковра для доступа к крышке топливного насоса

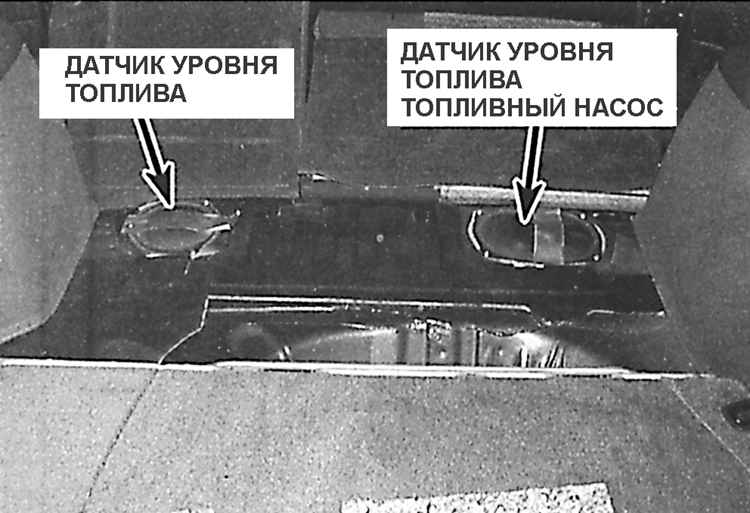

Расположение датчика уровня топлива и блока датчика уровня топлива/ топливного насоса на моделях 4WD


Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите давление в топливной системе. Снимите провод массы с аккумулятора.
2. Снимите заднее сиденье (автомобиль с кузовом типа "седан") или ковровое покрытие (автомобиль с кузовом "универсал") для доступа к крышке топливного насоса (см. рис. Снятие пистонов крепления ковра для доступа к крышке топливного насоса, рис. Расположение датчика уровня топлива и блока датчика уровня топлива/ топливного насоса на моделях 4WD).
3. Отвинтите винты крепления крышки топливного насоса и поднимите крышку.
4. Отсоедините электрический разъем топливного насоса.
5. Ослабьте хомуты и снимите шланги со штуцеров топливного насоса. На моделях 4WD также снимите шланг перекачивающего насоса.
6. Отвинтите болты крепления топливного насоса.
7. Извлеките сборку топливного насоса из топливного бака.
8. Отсоедините внутренний электрический разъем.
9. Снимите топливопровод.
10. Освободите крепление и снимите топливный насос.
10. Установка производится в последовательности, обратной снятию.
