9.2.8. Выключатель блокировки стартера на педали сцепления

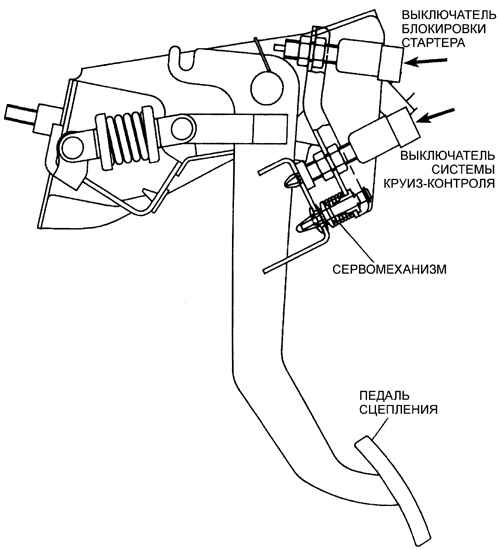

Расположение выключателя блокировки стартера на педали сцепления


Выключатель блокировки стартера на педали сцепления расположен на кронштейне в верхней части педали сцепления.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
Для проверки выключателя отсоедините от выключателя электрический разъем и подсоедините к контактам выключателя омметр и проверьте, что при нажатии педали сцепления контакты выключателя замыкаются, а при установке педали сцепления в исходное положение контакты выключателя размыкаются.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините от выключателя электрический разъем отвинтите гайку крепления выключателя и извлеките выключатель из кронштейна.
2. При установке нового выключателя установите регулировочную гайку на таком же расстоянии от корпуса выключателя, как и на ранее снятом выключателе.
3. Установите выключатель в кронштейн и закрепите гайкой.
4. Проверьте работу выключателя и, при необходимости регулировки, вращая регулировочную и установочную гайки, отрегулируйте положение выключателя.
5. Подсоедините электрический разъем к выключателю.
