10.2.4. Снятие, проверка состояния и установка исполнительного цилиндра сцепления

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите корпус воздухоочистителя (см. Главу Системы питания и выпуска на диске 1).
2. Отсоедините от исполнительного цилиндра гидравлический шланг, - сразу же закупорьте открытые концы шланга и приемного штуцера во избежание попадания грязи внутрь гидравлического тракта.

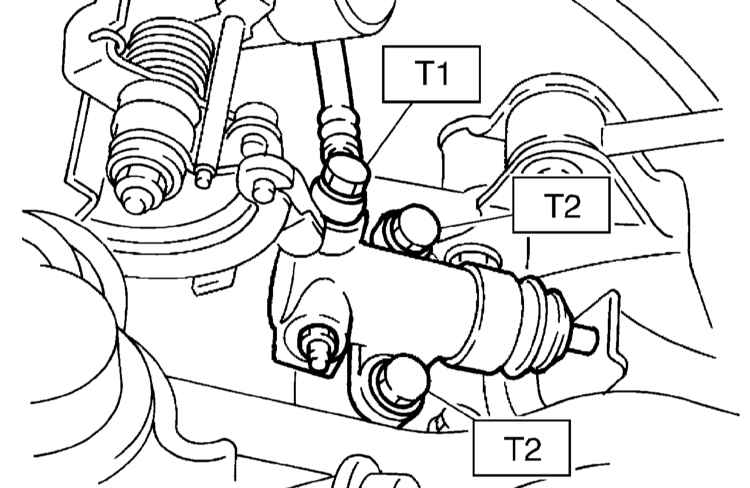

3. Выверните крепежные винты и снимите исполнительный цилиндр с картера РКПП.

Усилия затягивания резьбовых соединений, Нм

Т1: 18
Т2: 37

4. Внимательно изучите состояние цилиндра, - в случае обнаружения механических повреждений или признаков развития утечек, сборка цилиндра подлежит замене.
5. Установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием.

 Перед установкой контактирующую с рычагом выключения сцепления поверхность штока цилиндра следует смазать смазкой типа Sunlight 2: P/N 003602010.

6. Удалите из цилиндра воздух (см. Раздел Удаление воздуха из гидравлического тракта привода выключения сцепления) и проверьте исправность функционирования сцепления.
