10.3.11. Снятие, обслуживание и установка заднего приводного вала

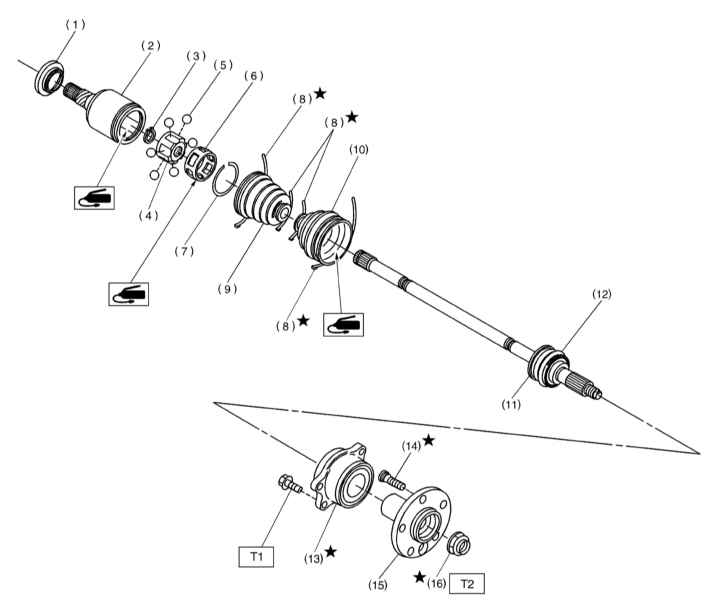

Детали установки заднего приводного вала

1 — Отражательная пластина (внутренний ШРУС)
2 — Наружная обойма внутреннего ШРУСа
3 — Пружинное стопорное кольцо
4 — Внутренняя обойма
5 — Шарик
6 — Сепаратор
7 — Пружинное стопорное кольцо
8 — Бандажная лента крепления защитного чехла
9 — Защитный чехол внутреннего ШРУСа
10 — Защитный чехол наружного ШРУСа
11 — Сборка наружного ШРУСа
12 — Ротор колесного датчика ABS

13 — Ступичный подшипник
14 — Колесный болт
15 — Ступица
16 — Ступичная гайка

Усилия затягивания резьбовых соединений, Нм

Т1: 66
Т2: 186

Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Отпустите колесные гайки.
3. Поддомкратьте автомобиль и установите его на подпорки. Снимите задние колеса.
4. Расчеканьте ступичную гайку, и отдайте ее торцевым ключом при выжатой педали ножного тормоза.

  Во избежание повреждения подшипников после снятия колеса ступичную гайку следует ослабить и вновь затянуть!

5. Снимите сборку заднего дифференциала (см. Раздел Снятие, обслуживание, установка и регулировка заднего дифференциала Т-типа или Снятие, обслуживание, установка и регулировка заднего дифференциала VA-типа).

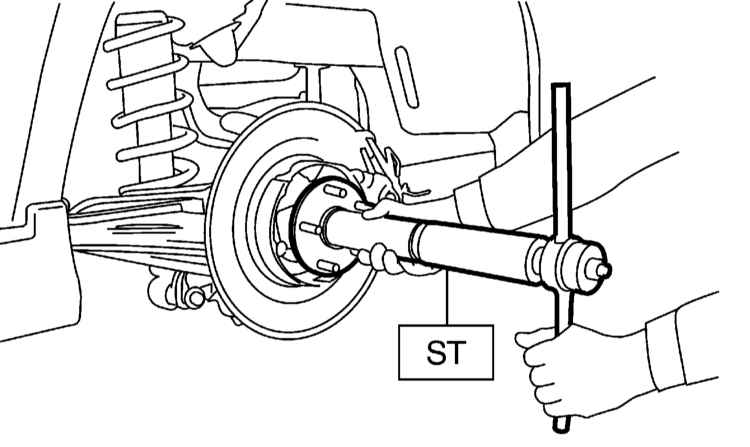

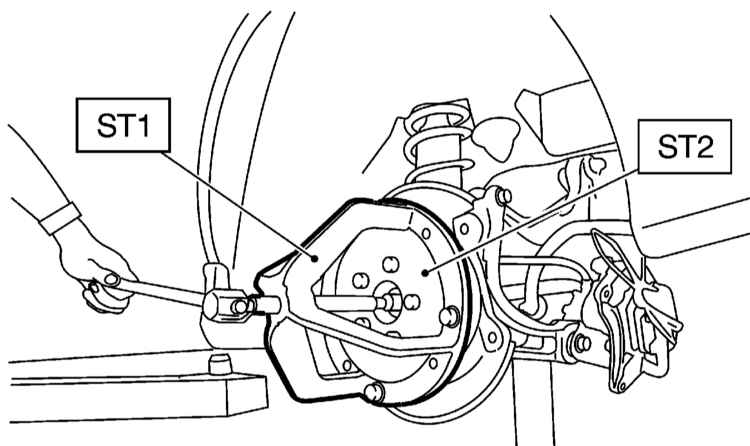

6. Высвободите задний приводной вал из ступицы колеса, - в случае необходимости воспользуйтесь съемником ST1 926470000 и оправкой ST2 927140000, - постарайтесь не повредить уплотнительные губки сальника и ротор колесного датчика.

7. При помощи оправки ST1 922431000 и насадки ST2 927390000 заправьте наружный ШРУС приводного вала в шлицевое соединение ступицы, - постарайтесь не повредить ротор колесного датчика ABS.

  При установке не стучите по приводному валу молотком!

8. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите за тем, чтобы весь крепеж был затянут с требуемым усилием.

Разборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите бандажные ленты, снимите защитный чехол с обоймы внутреннего ШРУСа и сдвиньте его к середине вала.
2. Поддев отверткой, снимите пружинное стопорное кольцо крепления наружной обоймы внутреннего ШРУСа.
3. Снимите наружную обойму внутреннего ШРУСа со сборки приводного вала.
4. Удалите смазку и извлеките 6 шариков.
5. Для снятия сепаратора с внутренней обоймы разверните его пол-оборота к дорожке внутренней обоймы.
6. При помощи плоскогубцев снимите пружинное стопорное кольцо крепления внутренней обоймы на вале.
7. Снимите внутреннюю обойму внутреннего ШРУСа.
8. Снимите с вала сепаратор и защитный чехол внутреннего ШРУСа, предварительно обмотав скотчем шлицы цапфы.
9. Отпустите бандажные ленты и снимите защитный чехол наружного ШРУСа, - наружный шарнир разборке не подлежит и в случае выхода из строя заменяется в комплекте с валом.

Сборка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  Для смазывания компонентов наружного конца приводного вала следует использовать смазку Molylex No. 2 (No. 723223010), а для смазывания внутреннего конца - смазку VU-3A702 (No. 23223GA050) (желтого цвета).

1. Установите защитный чехол наружного ШРУСа и набейте в него 60 ÷ 70 г смазки Molylex No. 2.
2. Наденьте на вал защитный чехол внутреннего ШРУСа, сдвинув ближе к середине сборки.

3. Посадите на вал сепаратор внутреннего ШРУСа.

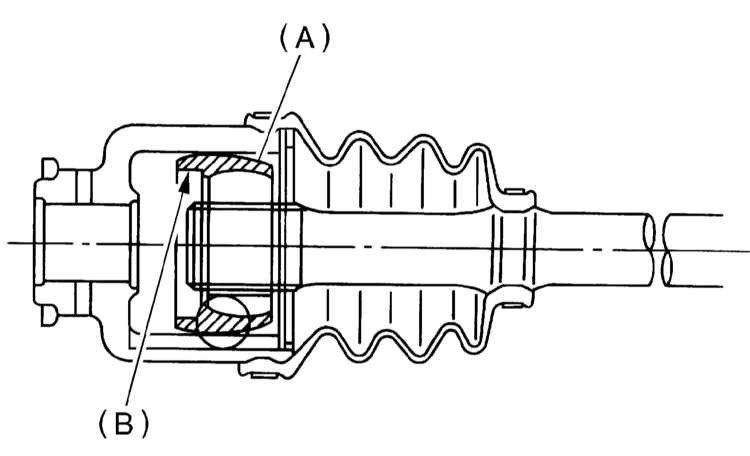

A — Сепаратор
B — Выборка

4. Установите на вал внутреннюю обойму внутреннего ШРУСа и зафиксируйте ее стопорным кольцом.
6. Набейте внутрь наружной обоймы внутреннего ШРУСа 80 ÷ 90 г смазки VU-3A702.
7. Набейте смаку в окна сепаратора.
8. Заправьте в подшипниковую сборку шесть шариков.
9. Выровняйте наружную обойму относительно шариков и посадите ее на сборку подшипника.
10. Посадите пружинное стопорное кольцо в приемную канавку на наружной обойме внутреннего ШРУСа.
11. Смажьте ровным слоем смазки внутреннюю поверхность защитного чехла (20 ÷ 30 г).
12. Установите защитный чехол внутреннего ШРУСа, - проследите, чтобы чехол не оказался перекручен.

  Внутренняя сторона большего конца защитного чехла наружного ШРУСа и посадочная канавка на корпусе шарнира должны быть свободны от смазки и прочих веществ! При установке шарнир должен находиться в нейтральном положении.

13. Закрепите защитные чехлы новыми бандажными лентами.

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

См. Раздел Снятие, обслуживание и установка переднего приводного вала.
