11.15. Снятие, установка и проверка исправности функционирования вакуумного усилителя тормозов

СНЯТИЕ

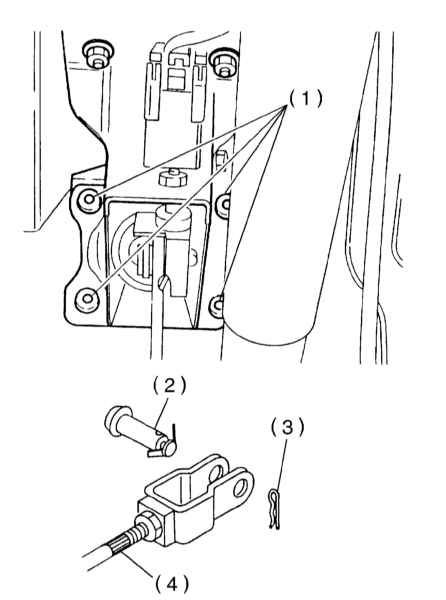

Схема установки вакуумного усилителя и подсоединения исполнительного штока к рычагу педали ножного тормоза

1 — Гайки
2 — Цилиндрический штифт

3 — Фиксатор
4 — Исполнительный шток

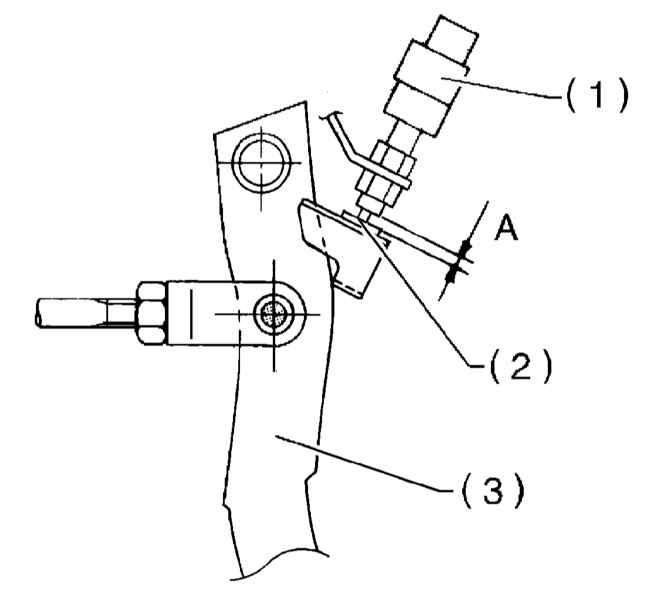

Регулировка положения датчика-выключателя стоп-сигналов (номинальное значение зазора «А» составляет 0.3 мм)

1 — Датчик-выключатель стоп-сигналов
2 — Упор

3 — Педаль ножного тормоза

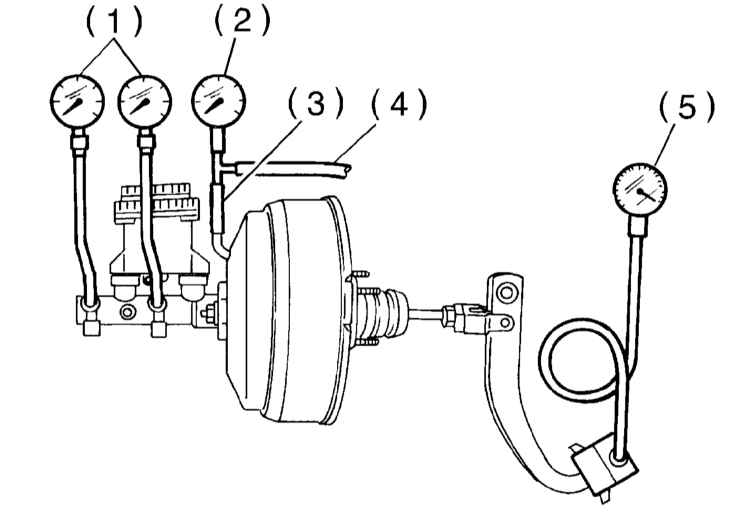

Схема подключения к тормозному усилителю измерителей

1 — Манометры
2 — Вакуумметр
3 — Переходной шланг

4 — Вакуумный шланг
5 — Динамометр

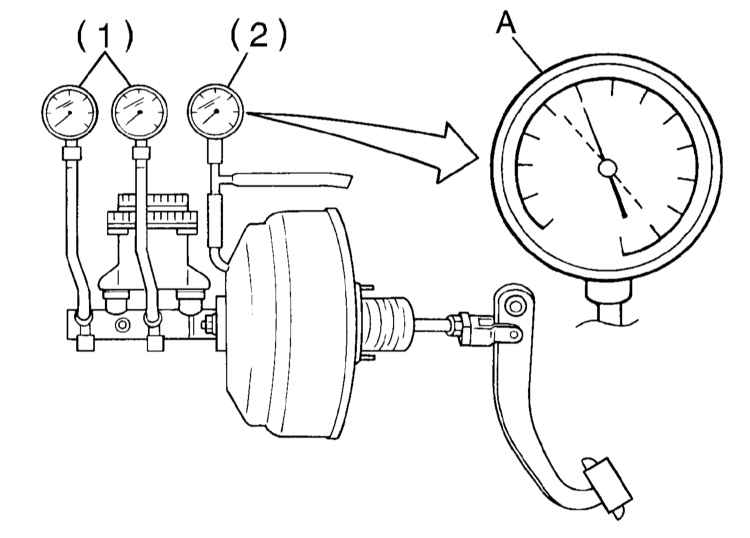

Проверка герметичности тормозного усилителя без нагрузки

1 — Манометры

2 — Вакуумметр

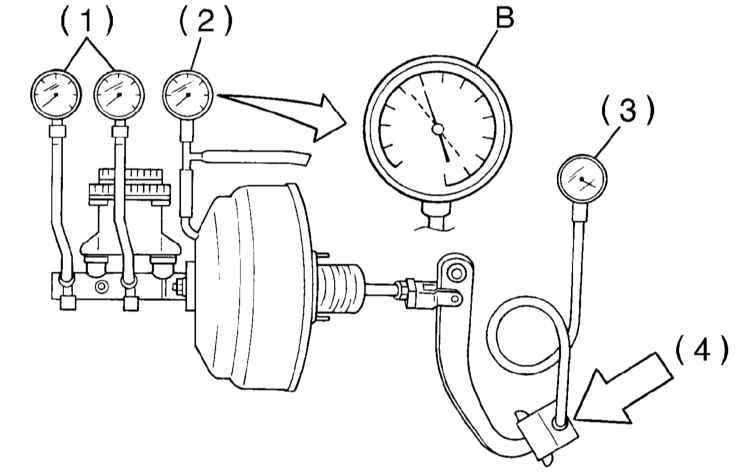

Проверка герметичности тормозного усилителя под нагрузкой

1 — Манометры
2 — Вакуумметр

3 — Динамометр
4 — 20 кГс


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Взведите стояночный тормоз.
2. Отсоедините отрицательный провод от батареи.
3. Отсоедините электропроводку от датчика-выключателя уровня тормозной жидкости.
4. Отсоедините от ГТЦ гидравлические трубки, - сразу же закупорьте открытые концы линий во избежание попадания в систему грязи.
5. Отдайте крепежные гайки и отделите от тормозного усилителя ГТЦ.

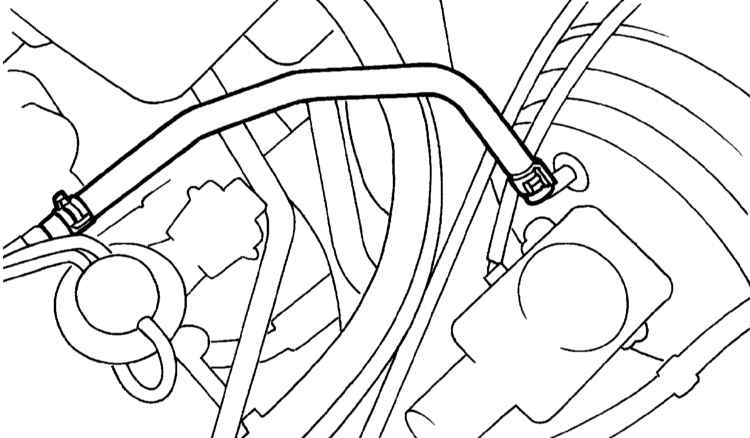

6. Отсоедините от сборки усилителя вакуумный шланг.


7. Перейдите в салон, извлеките крепежный штифт и отделите разрезной палец толкателя тормозного усилителя от рычага педали ножного тормоза, затем отдайте четыре гайки крепления усилителя к переборке двигательного отсека.
8. Стараясь не зацеплять тормозные линии, снимите сборку вакуумного усилителя с задней переборки двигательного отсека. Внимание: Уроненная в процессе демонтажа сборка вакуумного усилителя подлежит замене в обязательном порядке! Помните также, что чрезмерное усилие, прикладываемое к штоку толкателя сборки под углом более 3° относительно осевой линии чревато повреждением цилиндра силового поршня.

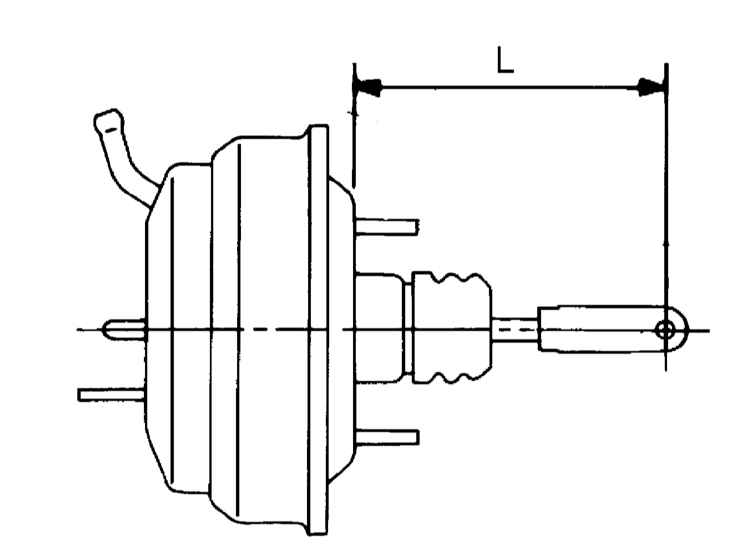

9. Без необходимости не изменяйте длину штока толкателя, - если длина была изменена, отрегулируйте ее таким образом, чтобы величина выступания «L» соответствовала требованиям Спецификаций.

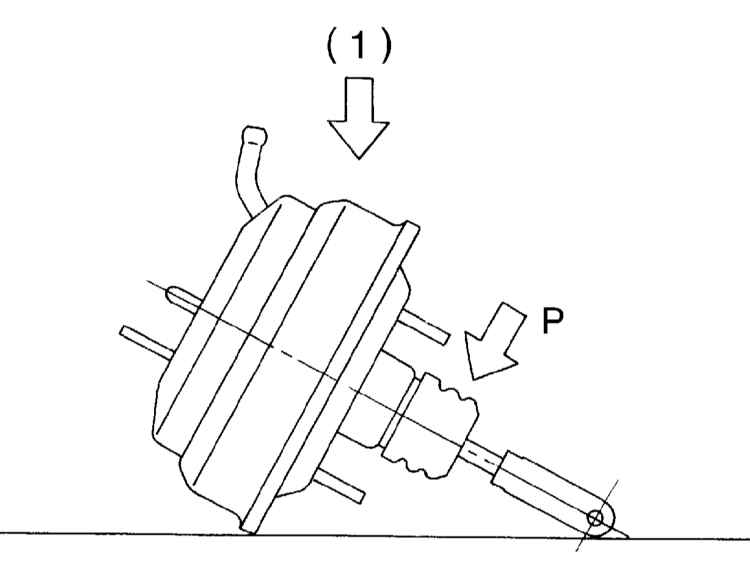

10. Во избежание повреждения резинового защитного чехла толкателя уложенный на верстак снятый усилитель не должен подвергаться значительным вертикальным нагрузкам.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заведите сборку вакуумного усилителя на свое штатное место, аккуратно продев шток толкателя в отверстие в переборке.
2 . Подсоедините шток к рычагу педали ножного тормоза и закрепите разрезной палец цилиндрическим штифтом. Затяните четыре крепежных гайки.
3. Подсоедините к усилителю вакуумный шланг.
4. Установите ГТЦ (см. Раздел Снятие, обслуживание и установка главного тормозного цилиндра (ГТЦ)).

5. Измерьте длину штока толкателя, в случае необходимости произведите соответствующую корректировку.

6. Измерьте величину зазора между срезом резьбовой части датчика-выключателя стоп-сигналов и упором педали ножного тормоза, - не вращайте датчик-выключатель. В случае необходимости приведите его в норму (0.3 мм) путем отпускания контргайки и корректировки положения датчика-выключателя.
7. Смажьте соединительный палец крепления штока толкателя с целью минимизации его износа.
8. Залейте в резервуар свежую гидравлическую жидкость и прокачайте тормозную систему (см. Раздел Прокачка гидравлического тракта тормозной системы).
9. Произведите ходовые испытания автомобиля с целью проверки исправности функционирования тормозов, - удостоверьтесь в отсутствии признаков «прихватывания» колодок.

ПРОВЕРКА

  В ходе выполнения проверок стояночный тормоз должен быть надежно взведен!


Проверки без использования измерительных приборов

Проверка герметичности сборки тормозного усилителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На 1-2 минуты запустите двигатель, затем заглушите его и несколько раз выжмите педаль ножного тормоза с нормальным (как при обычном торможении) усилием, - ход педали должен сокращаться при каждом очередном толчке, в противном случае следует проверить состояние контрольного клапана и подведенного к сборке усилителя вакуумного шланга. Дефектные компоненты замените, затем повторите проверку. При отсутствии положительных изменений проверьте усилитель с помощью измерительных приборов (см. ниже).
2. Запустите двигатель, выжмите педаль ножного тормоза, затем вновь выключите зажигание. Удерживайте педаль нажатой в течение порядка 30 секунд, - ее положение не должно меняться, в противном случае усилитель следует проверить с применением измерительных приборов (см. ниже).


Проверка исправности функционирования тормозного усилителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. При выключенном двигателе несколько раз выжмите педаль ножного тормоза для сброса разрежения в рабочей камере вакуумного усилителя.
2. Зафиксируйте педаль в выжатом положении и запустите двигатель, - при исправном усилителе педаль должна «провалиться». При отрицательных результатах проверки произведите тестирование усилителя с применением измерительных приборов (см. ниже).


Проверки с применением измерительных приборов

Подсоедините к тормозному усилителю измерители.

Проверка герметичности без нагрузки

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустите двигатель и не глушите его до тех пор, пока глубина разрежения в тормозном усилителе не достигнет точки А = 66.7 кПа , - педаль ножного тормоза не выжимайте.
2. Заглушите двигатель и проследите за показаниями вакуумметра. Скорость снижения глубины разрежения в исправном усилителе составляет не более 3.3 кПа за 15 секунд. При выявлении признаков нарушения герметичности следует проверить состояние контрольного клапана, вакуумного шланга, оценить качество сварного шва корпуса, удостовериться в отсутствии повреждений диафрагмы и признаков развития утечек через пластину, уплотнитель и тарельчатый клапан. В случае необходимости замените сборку вакуумного усилителя.


Проверка герметичности под нагрузкой

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запустите двигатель, выжмите педаль ножного тормоза с усилием около 20 кГс (196 Н) и, не отпуская педаль, дождитесь опускания глубины разрежения в тормозном усилителе до точки В (66.7 кПа).
2. Заглушите двигатель и проследите за показаниями вакуумметра, - скорость падения разрежения опять-таки не должна превышать 3.3 кПа за 15 секунд. В случае необходимости произведите соответствующий восстановительный ремонт или замените усилитель.
