12.3.4. Снятие, обслуживание и установка задних телескопических амортизаторов

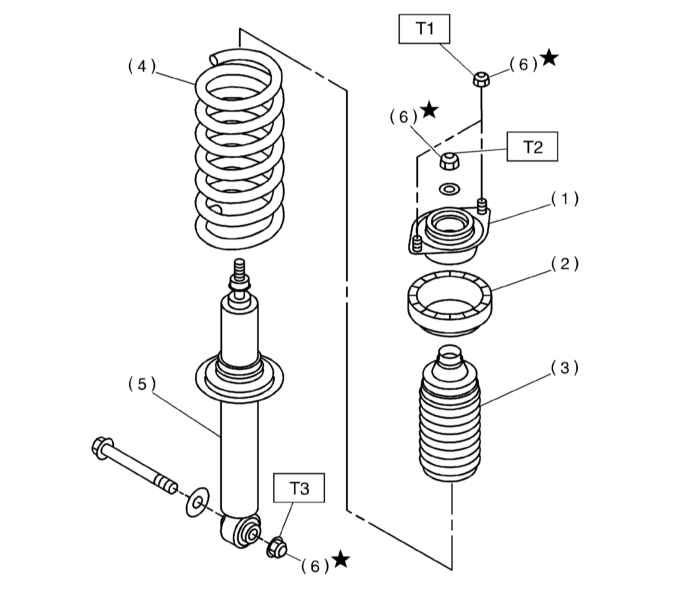

Детали установки заднего амортизатора

1 — Верхняя опора
2 — Верхнее резиновое седло пружины
3 — Защитный чехол
4 — Винтовая пружина
5 — Телескопический амортизатор
6 — Самоконтрящиеся гайки

Усилия затягивания резьбовых соединений, Нм

Т1: 30
Т2: 35
Т3: 160

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поддомкратьте автомобиль и установите его на подпорки и снимите задние колеса.

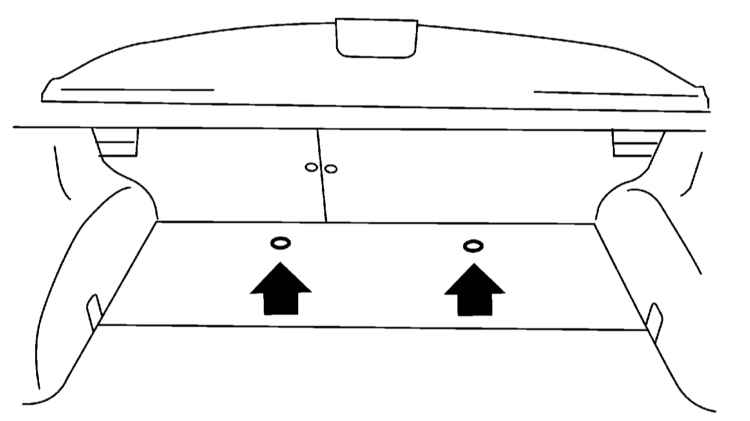

2. На моделях Outback/Legacy Универсал отпустите фиксаторы и снимите ковровое покрытие пола багажного отделения.

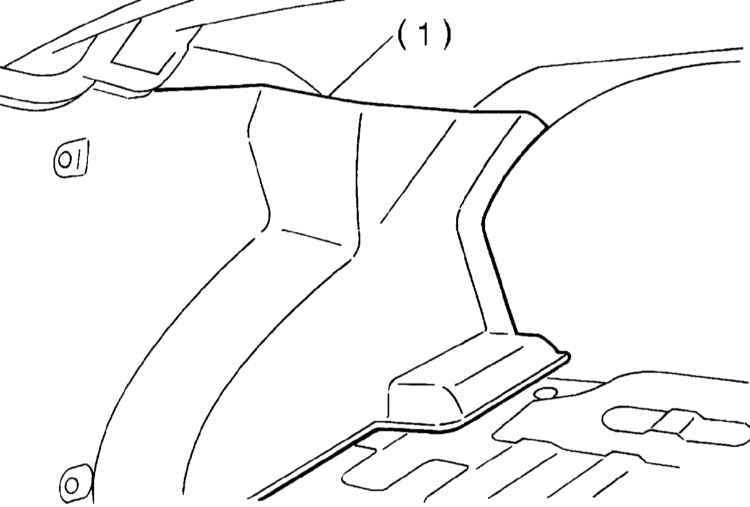

3. На моделях Седан снимите ковровое покрытие пола багажного отделения и отогните панель боковой отделки с соответствующей стороны автомобиля.

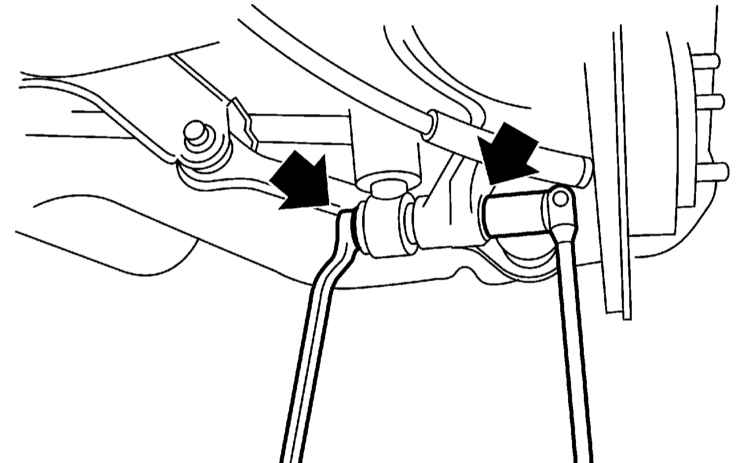

4. Отпустите крепежную гайку и снимите болт крепления нижней опоры телескопического амортизатора к продольному рычагу задней подвески.

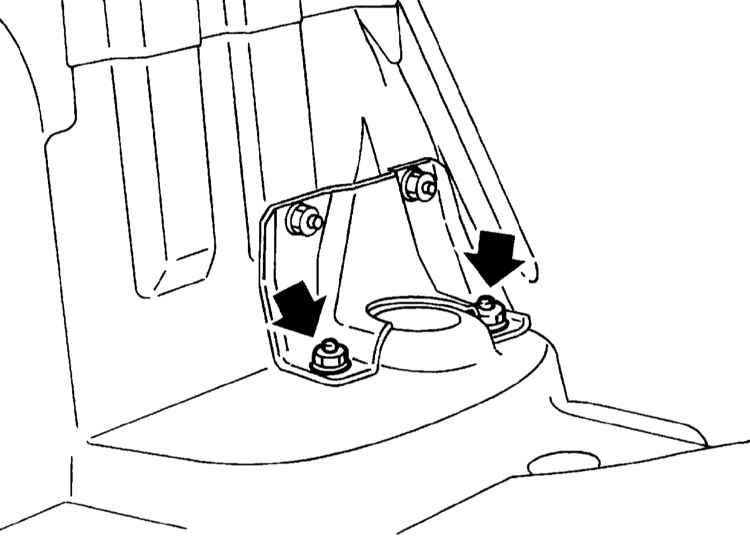

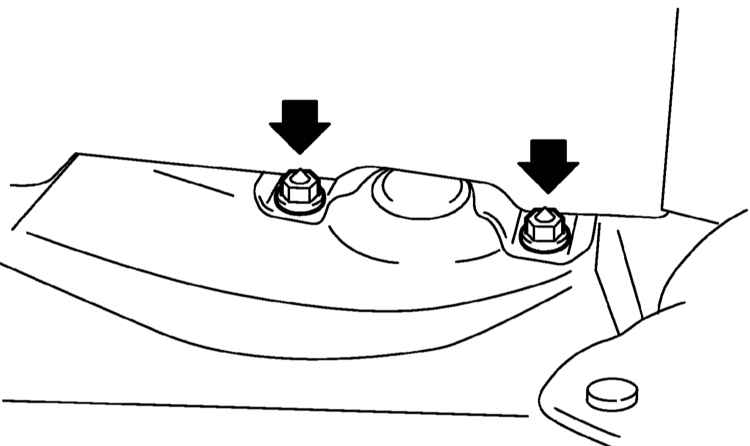

5. В багажном отделении отпустите гайки крепления верхней опоры амортизатора к кузовной панели.

6. Снимите амортизатор.

Обслуживание

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Описание процедур обслуживания амортизатора см. в соответствующих подразделах Раздела Снятие, обслуживание и установка передних стоек.

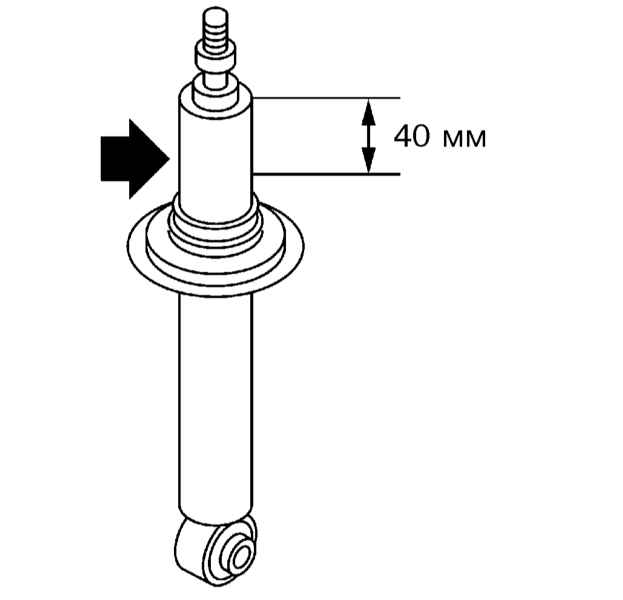

2. Перед утилизацией вышедшего из строя амортизатора следует до упора вытянуть наружу его поршневой шток и просверлить в соответствующем месте корпуса отверстие диаметром 2-3 мм.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Подоприте амортизатор домкратом и затяните с требуемым усилием (30 Нм) НОВЫЕ самоконтрящиеся гайки крепления его верхней опоры к кузовному элементу.
2. Перевернув, заведите штатный автомобильный домкрат между поперечным рычагом подвески и подрамником и отрегулируйте его таким образом, чтобы отверстия в нижней опоре заднего амортизатора совместились с ответными отверстиями в поперечном рычаге.

 Во избежание повреждения подрамника подложите под головку домкрата ветошь.

3. Трансмиссионным домкратом выровняйте продольный рычаг горизонтально и затяните с требуемым усилием (160 Нм) НОВУЮ самоконтрящуюся гайку болта крепления нижней опоры амортизатора.
4. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
5. В заключение отгоните автомобиль на станцию техобслуживания для проверки и регулировки углов установки задних колес.
