14.16. Обогрев заднего стекла и зеркал заднего вида - общая информация, проверка исправности функционирования компонентов, восстановительный ремонт термоэлектрического нагревательного элемента

Общая информация

 Обогрев наружных зеркал заднего вида включается одновременно с обогревом заднего стекла автомобиля.


При переводе выключателя обогрева заднего стекла/зеркал заднего вида происходит замыкание на массу электромагнитного реле цепи подачи питания к соответствующим термоэлектрическим нагревательным элементам. Индикаторная лампа включения обогрева обычно вмонтирована в кнопку выключателя, но может располагаться и на приборном щитке. Реле системы обогрева находится в салонном монтажном блоке предохранителей/реле.

Рабочий элемент обогревателя заднего стекла представляет собой горизонтальную решетку из токопроводящих нитей, наклеенных на внутреннюю поверхность стекла.

Проверка

Выключатель обогрева

Проверьте исправность функционирования выключателя обогрева, для чего снимите панель управления функционированием систем отопления/кондиционирования воздуха. Отсоедините электропроводку и проверьте правильность распределения проводимости между клеммами соответствующих контактных разъемов с задней стороны панели в обоих положениях выключателя (см. таблицу 28).

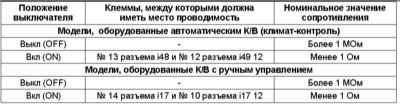

Табл. 28 Проверка исправности состояния выключателя обогрева заднего стекла/зеркал заднего вида


Термоэлектрический нагревательный элемент обогрева заднего стекла

Поверните ключ зажигания в положение ON и включите обогрев заднего стекла.

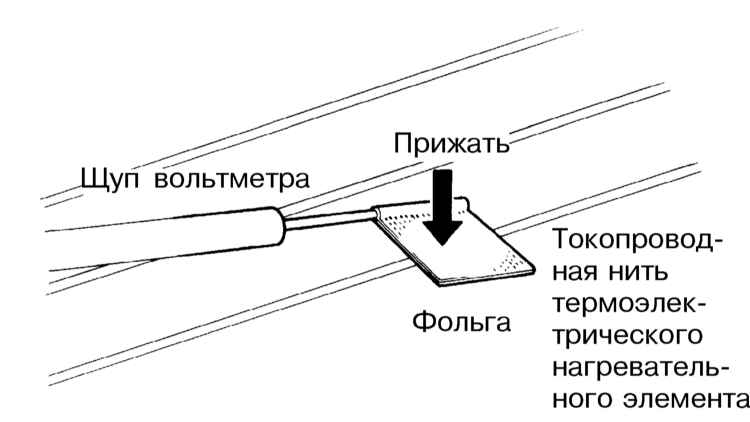

Во избежание повреждения токопроводных нитей нагревательного элемента оберните щупы вольтметра алюминиевой фольгой.

 Вольтметр следует перевести в режим постоянного тока (DC).


Прижмите положительный щуп вольтметра к положительной клемме решетки нагревательного элемента, отрицательный щуп прижмите к клемме заземления. Прибор должен зарегистрировать напряжение батареи, в противном случае проверьте состояние предохранителя, выключателя и соединительной электропроводки. Если напряжение в норме, однако, часть нагревателя не работает, переходите к следующему этапу проверки.

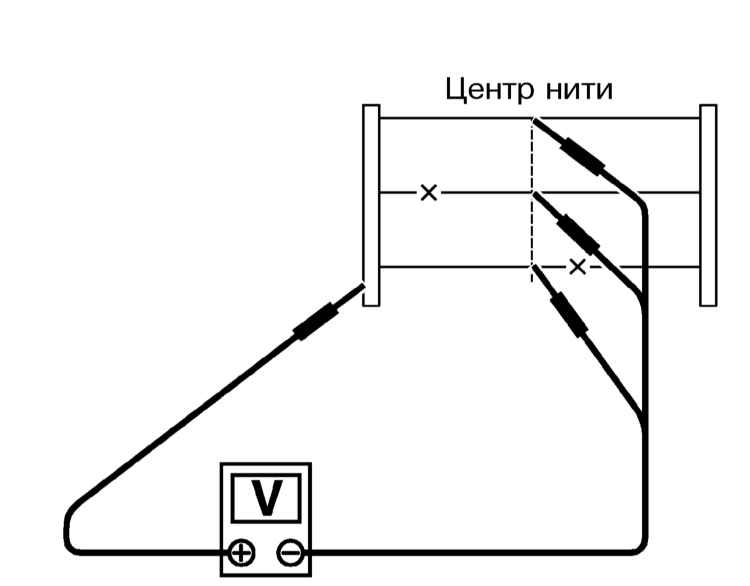

Измерьте напряжение в центральной части каждой из нитей решетки. Показание в 5 ÷ 6 В свидетельствует об исправности состояния нити. Нулевое показание говорит о наличии обрыва между центром нити и положительной стороной элемента. Завышение показания вдвое (10 ÷ 12 В) происходит при наличии обрыва между центром нити и отрицательной стороной элемента. Поочередно проверьте каждую из нитей решетки.


При отсутствии обрывов подсоедините отрицательный щуп к массе шасси и повторите проверку, - показания не должны измениться, в противном случае имеет место нарушение качества заземления решетки.

Для локализации обрыва прижмите отрицательный щуп вольтметра к отрицательной клемме решетки нагревательного элемента. Обернутым фольгой положительным щупом начинайте зондировать токопроводные нити решетки, двигаясь со стороны подачи питания к массе. В точке обрыва показание прибора должно упасть от нескольких вольт до нуля.

Восстановительный ремонт

Восстановление целостности токопроводных нитей производится при помощи специальной двухкомпонентной электропроводной пасты типа Dupont № 4817.

Прежде чем приступать к восстановительному ремонту решетки рабочего элемента выключите обогреватель и дайте элементу остыть в течение нескольких минут.
Легонько зачистите поврежденный участок нити войлоком, затем тщательно протрите его спиртом.

Наклейте две полоски скотча вдоль подлежащего восстановлению участка нити. Тщательно замешайте эпоксидную пасту с отвердителем (следуйте прилагаемым в наборе инструкциям). Нанесите полученный состав на поврежденный участок (с перехлестом примерно в 20 мм на края неповрежденной нити).


Окончательная полимеризация компаунда происходит через 24 часа, по истечении которых со стекла могут быть сняты защитные полоски скотча.
