14.26. Снятие, проверка состояния и установка рожков и выключателя клаксона

Рожки

Снятие


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

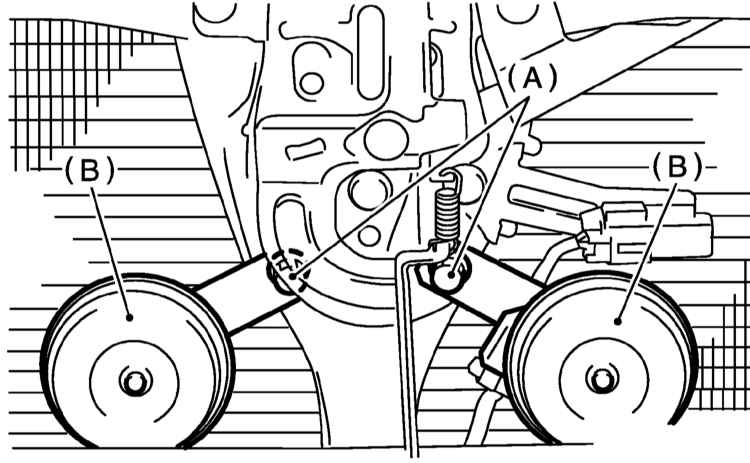

2. Выверните болт крепления опорного кронштейна подлежащего снятию рожка.

3. Отсоедините электропроводку и снимите рожок.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

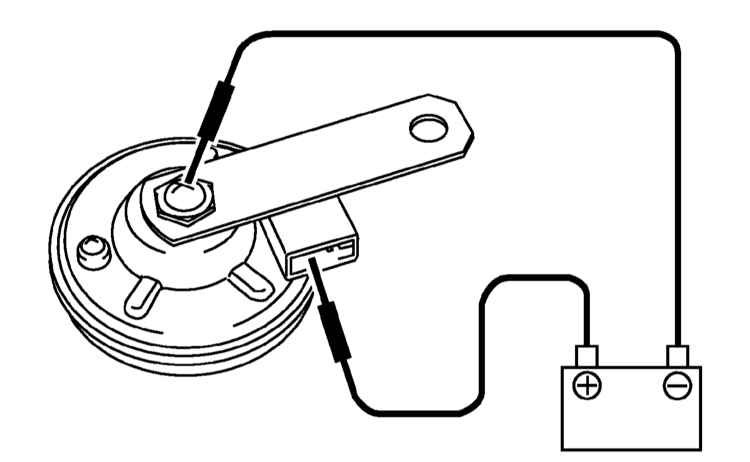

1. Подключите батарею между клеммой контактного разъема и корпусом рожка и удостоверьтесь в исправности воспроизведения звукового сигнала.

2. Неисправный рожок замените.


Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов.


Выключатель

 ПОРЯДОК ВЫПОЛНЕНИЯ

  Рассматриваемые в настоящем Руководстве модели автомобилей оборудованы системой дополнительной безопасности (SRS).

Прежде чем приступать к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой колонки или приборной панели, отключайте SRS во избежание получения травм при случайном ее срабатывании (см. Раздел Система дополнительной безопасности (SRS) - устройство и принцип функционирования)! Электропроводку цепи SRS легко отличить по желтому цвету изоляции.


Снятие и установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи и обождите не менее 20 секунд.
2. Снимите модуль водительской фронтальной подушки безопасности (см. Раздел Снятие и установка компонентов SRS).

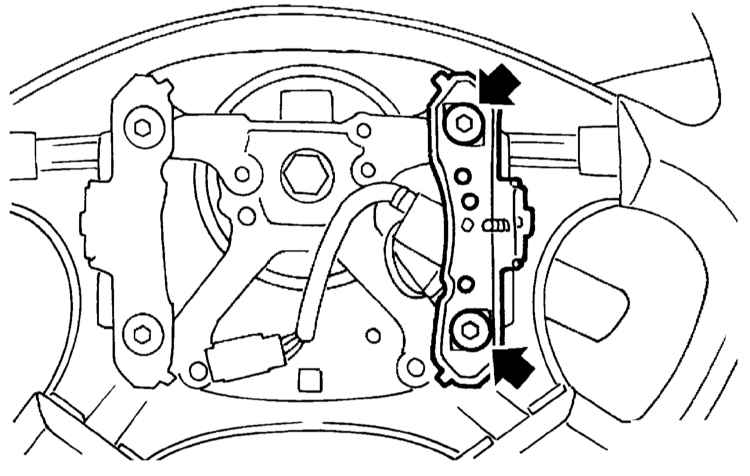

3. Отпустите крепеж и снимите выключатель клаксона с рулевого колеса.

4. Установка производится в обратном порядке.


Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

Измерьте сопротивление между клеммой № 1 контактного разъема выключателя и массой шасси. При нажатом выключателе результат измерения должен составлять менее 1 Ом, при отпущенном, - более 1 МОм. Неисправный выключатель замените.
