14.33. Снятие и установка громкоговорителей

Отсоедините отрицательный провод от батареи.

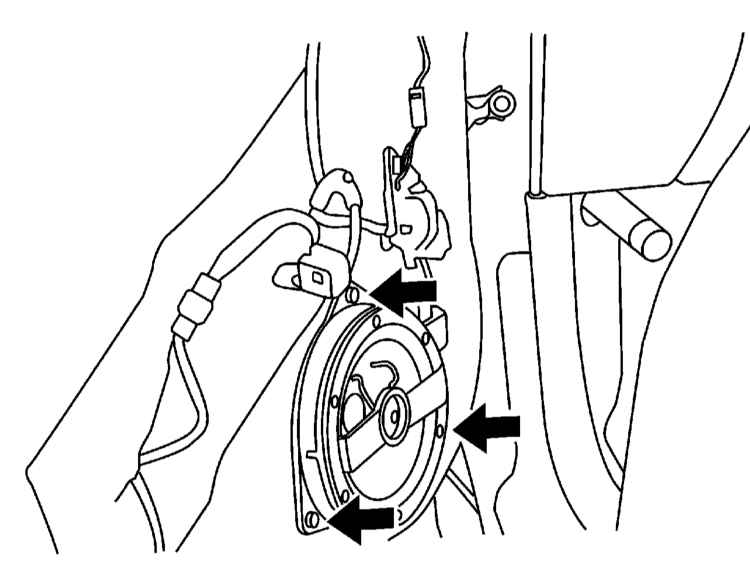

Передние громкоговорители

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель обивки передней двери (см. Главу Кузов).

2. Выверните крепежные винты и снимите громкоговоритель, отсоединив от него электропроводку.

3. Установка производится в обратном порядке.

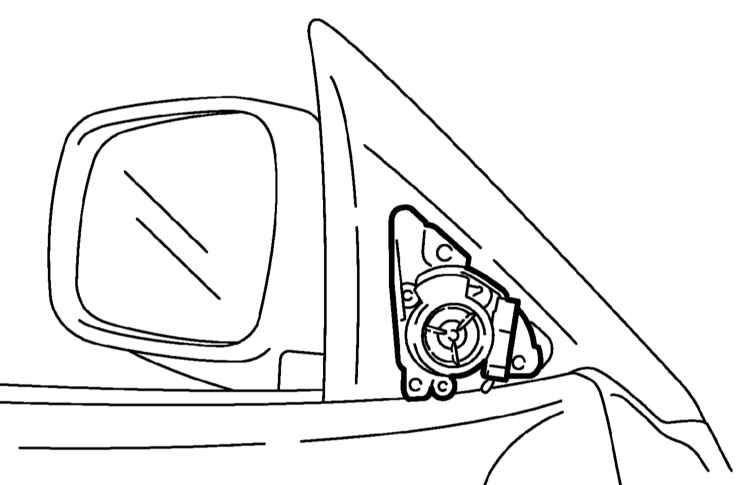

Передние высокочастотные динамики

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите треугольную панель отделки опоры дверного зеркала заднего вида, отсоедините электропроводку и снимите ВЧ динамик.

2. Установка производится в обратном порядке.


Задние громкоговорители

 ПОРЯДОК ВЫПОЛНЕНИЯ

Задние громкоговорители помещаются под панелями обивки задних дверей автомобиля. Порядок выполнения процедур снятия и установки задних громкоговорителей аналогичен описанному выше для передних громкоговорителей.
