18.2.3.2. Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Поднимите автомобиль и слейте масло из корпуса заднего дифференциала.
Снимите задние тормозные барабаны и вытащите правый и левый задние осевые валы. Процедура снятия заднего осевого вала описана в Главе Задняя подвеска.

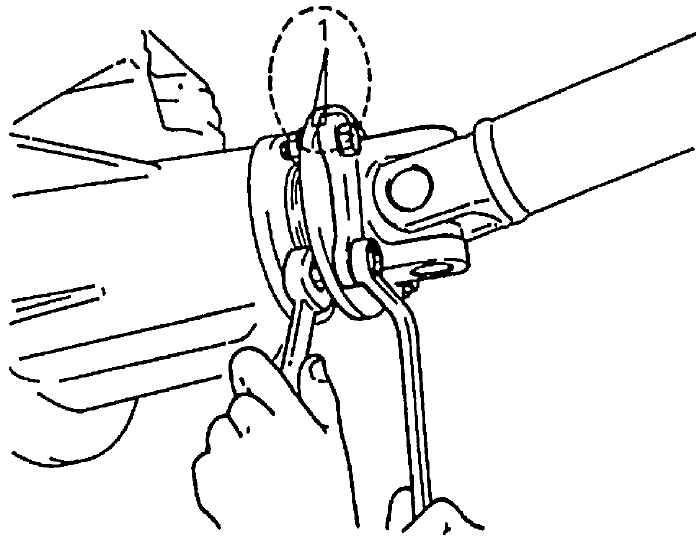

Прежде чем снять карданный вал, нанесите выравнивающие метки на фланец соединения и карданный вал.
Снимите карданный вал, сняв 4 фланцевых болта и гайки.

1 — выравнивающая метка

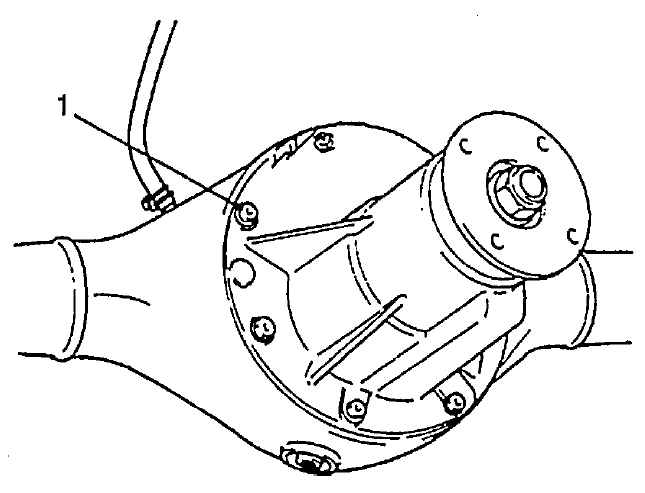

1 — гайка крепления дифференциала к задней оси
