20.2.3.1.3. Регулировка угла фар

  • За исключением других положений местного регламента, отрегулируйте фары в соответствии с текущей процедурой.
  • После замены фары обязательно выполните регулировку.
  • При проверке и регулировке фар убедитесь что переключатель регулятора фар находится в положении «0» и зажигание включено.

Перед началом регулирование убедитесь в следующем:

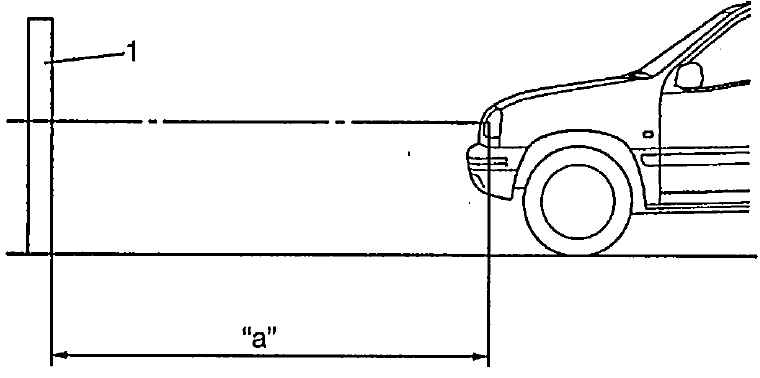

Автомобиль стоит на ровной поверхности. Расстояние «a»: 10 м.


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выровняйте давление в колесах до необходимых значений.
  2. Покачайте автомобиль руками, чтобы подвеска стабилизировалась.
  3. Посадите на водительское место одного человека. Вес водителя: 75 кг.

Регулировка

 ПОРЯДОК ВЫПОЛНЕНИЯ

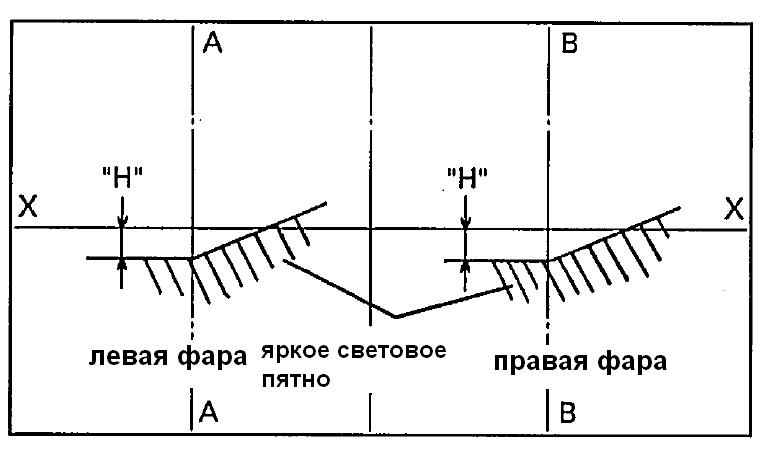

  1. Проверьте, чтобы световой пучок был как указано на рисунке. Расстояние «Н» приблизительно 130 мм.
  2. Если регулировка не правильная, то выровняйте до нормы с помощью регулировочного винта и шестерни.

Х-Х — горизонтальная осевая линия уровня фар
А-А — вертикальная осевая линия левой фары
В-В — вертикальная осевая линия правой фары

1 — регулировочный экран
2 — для регулирования вправо/влево
3 — для регулирования вверх/вниз (для автомобиля без системы автокоррекции фар)

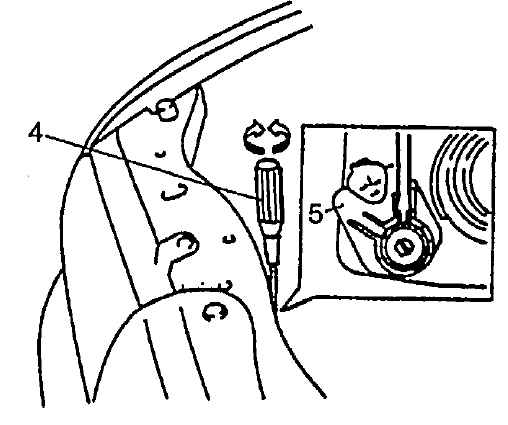

4 — для регулирования вверх/вниз (для автомобиля с системой автокоррекции фар)
5 — исполнительный механизм автокорректора фар
